Защита двигателя ваз 2110 — как поставить, как поменять

Дошла очередь до установки защиты картера двигателя. Рассматривал разные варианты, но взял обычную, «Начало» (Россия).

Монтаж производился своими силами и получилось вот так.

Из пяти ввареных шпилек на телевизоре, живых осталось только две. Поначалу думал сварганить дополнительные крепления по бокам к штанге — типа вот так.

Но Тесть посоветовал поступить проще — засверлиться саморезами помощнее рядом со штатными креплениями. Были в наличии вот такие.

Заходят сами отлично, без использования сверла. Заметно стала лучше расти температура охлаждающей жидкости, а значит двигатель быстрее выходит на свою рабочую температуру. Радиатор был полностью закрыт на зиму тонким утеплителем, теперь попробую закрыть его наполовину. Еще подумываю закрыть вот эти прогалины.

Бывают защитные пластины пластиковые.

Чтобы получилось как при установке защиты картера «Шериф».

Можно будет из жестянки нечто подобное соорудить при желании.

Выбор и установка защиты двигателя на ВАЗ 2110

Многих владельцев отечественной десятки волнует вопрос защиты двигателя их автомобиля. А все потому, что завод не предусматривает установки ничего существенно.

Нет, защита там как бы есть. Но она представляет собой брызговик из пластика. Максимум, на что он способен — это защита от незначительных касаний о дорожное покрытие на ухабах. В основном же он защищает поддон от воды и грязи.

Потому доработка защиты — это обязательное мероприятие, без которого возникает высокая вероятность того, что в скором времени ваш двигатель или другие компоненты, скрытые заводской «защитой», повредятся. А ремонт может стоит огромных денег. Не забывайте, с каким качеством дорог большинству водителей приходится иметь дело.

Чем опасны удары по днищу

Повредить картер для ВАЗ 2110 — дело не сложное. Для большинства владельцев этой модели — это скорее дело времени или банальной удачи.

Двигатель при этом может серьезно пострадать из-за несовершенства конструкции подвески мотора. По сути, силовой агрегат как вы свисает.

1. Поддон картера мотора расположен слишком низко к земле.
2. При движении мотор немного, но двигается на крепежных кронштейнах. Особенно это касается ситуаций с резким торможением.
3. Даже небольшой камень, ударивший по поддону на скорости, может нанести серьезный ущерб. Тогда ремонт обойдется куда дороже, чем установка защиты.

В целях недопущения лишнего перемещения двигателя специалисты советуем устанавливать дополнительный фиксирующий кронштейн. Он лучше удерживает мотор, но от ударов защиту все равно не обеспечивает.

Возможные проблемы

Есть несколько ситуаций, когда происходит удар картером о дорожную поверхность. Их последствия могут быть самыми различными.

Потому давайте рассмотрим наиболее распространенные ситуации и определим, что при этом следует делать вам, как водителю и владельцу машины.

Образовалась вмятина, но пробоя не видно

Высока вероятность того, что в результате подобного повреждения сломался сапун, то есть маслоприемник.

Не стоит преждевременно радоваться, если следов потеков масла не обнаружилось после удара.

Сапун для «десятки» зачастую изготавливается из пластика или алюминия. Его конструкция включает маслоприемную трубку. Она располагается немного выше поддона — примерно на 5 сантиметров. Потому место облома трубки может оказаться выше, нежели имеющийся уровень масла.

Если произошел подобный удар, немедленно заглушите автомобиль, остановитесь.

Далее следует проверить сапун на предмет наличия облома:

• Запустите двигатель, выполнив пробный запуск. Если при этом не погасла лампочка датчика масла, высока вероятность поломки сапуна;
• Заглушите силовой агрегат;
• Долейте в картер масла, после чего запустите мотор;
• Если при этом под машиной появилось пятно масла, сапун все же сломался. Придется вызывать службу эвакуации;
• Если лампочка датчика давления масла выключилась, можно надеяться, что с сапуном после удара ничего не произошло. Можете продолжать движение своим ходом. Только на станцию технического обслуживания.

В подобной ситуации часто ремонт заключается в простой замене сапуна. Сделать это не так просто, но все же легче по сравнению с капитальным ремонтом двигателя.

Вмятина на блоке незначительная, следов пробоя нет

При таких ударах сапун обрывается крайне редко. Но зазор между ним и поддоном может уменьшиться. Из-за этого снижаются эксплуатационные характеристики автомобиля, машина может не выдержать сильных нагрузок.

Что может повлечь за собой подобная неприятность? Масляный голод. Для двигателя это не лучше обрыва сапуна, а может даже и хуже. Вы не сможете получить необходимую информацию от ЭБУ, поскольку система контроля за системами на «десятках» достаточно примитивная. Далеко не факт, что на бортовом компьютере «вылезет» соответствующий код ошибки.

Хорошо, если на приборной панели не загорелась сигнальная лампа давления масла. В таком случае продолжайте движение своим ходом и направляйтесь к ближайшей станции технического обслуживания. Вам нужно будет демонтировать поддон, выровнять его или полностью заменить. Параллельно обязательно проверьте текущее состояние сапуна.

Картер пробило

Если штатный брызговик получил пробоину, из поддона вытекает масло и образует целую лужу из смазочной жидкости под машиной, это плохо.

ВАЖНО! Ни при каких обстоятельствах не пытайте завести двигатель, если обнаружили лужу масла под картером.

Находясь в движении и увидев следы масла, идущие за вами, максимально быстро остановитесь и заглушите мотор. Вызывайте эвакуаторную службу.

Выбор защиты

Чтобы обеспечить надлежащую защиту собственному двигателю на ВАЗ 2110, необходимо для начала определиться, какой именно элемент будет устанавливаться на днище автомобиля.

Сегодня производители предлагают множество вариантов. Определим наиболее популярные решения в случае с отечественной «десяткой», обсудим их особенности. Это поможет вам сделать окончательное решение конкретно для вашей ситуации.

Обязательно выбирайте сталь толщиной не менее 2 миллиметров. При этом присутствие штампованных ребер жесткости также настоятельно рекомендовано.

При покупке защиты, обязательно обратите внимание на наличие специальных технологических отверстий, через которые осуществляется слив масла из картера, а также обеспечивается обдувка силового агрегата. Крепежи только в полном соответствии с отверстиями, предусмотренными на ВАЗ 2110.

Замена

Первое, что вам нужно решить перед заменой защиты — оставлять ли заводской брызговик или нет.

Одни считают, что его лучше оставить, поскольку это обеспечит наличие двойной защиты. Другие же придерживаются мнения, что подобные слои защиты не дают дополнительных защитных мер, а только собирают грязь и скапливают снег, лед в зимний период времени. Выбор за вами.

Но на всякий случай мы расскажем, как правильно и быстро можно снять заводской брызговик с поддона вашего автомобиля:

• Оптимальный вариант условий работы — это подъемник. Но если его нет, можете воспользоваться эстакадой, либо обычной ямой в вашем собственном гараже;
• Для крепления впереди заводского брызговика предусмотрено использование пяти самокнотрящихся гаек. Для их демонтажа потребуется обычный ключ на 10 миллиметров;
• Защита крепится к щиткам грязезащиты с помощью четырех саморезов. Для их снятия пригодится ключ уже на 8 миллиметров;
• Сзади имеется еще два крепежных болта. Тут вновь берем в руки ключ на 10 миллиметров;
• После демонтажа всех крепежных элементов, остается только вытащить брызговик из зацепления, в которое он входит с щитками грязезащиты.

Все, брызговик демонтирован, потому можно смело приступать непосредственно к установке только что приобретенной, новой полноценной защиты.

1. Для работы подойдет яма, эстакада или подъемник. Тут уже у кого что есть.
2. Приложите защиту к поверхности поддона двигателя, чтобы убедиться в ее соответствии под имеющиеся отверстия.
3. Закрутите передние брызговики к защите.
4. Далее крепятся к кронштейнам лонжеронов саморезы.
5. Следующий шаг — крепеж защиты к брызговикам.
6. На переднем бампере остается только закрутить пять гаек, которые будут окончательно удерживать новую металлическую пластину.

Выбираем и устанавливаем защиту двигателя ВАЗ 2110 своими руками

Как правило, каждого владельца «десятки» волнует то, что защита картера двигателя ВАЗ 2110 инжектор, мягко говоря, оставляет желать лучшего. Что штатно устанавливается на автомобиль с завода?

Только пластиковый брызговик, защищающий блок картера от грязи, воды, ну и еще, может быть, от не сильного касания на ухабе. Обычно доработку производит подавляющее большинство автолюбителей, своими руками устанавливая полноценную систему, способную защитить блок двигателя.

Пыльник двигателя

Ведь, как не крути, наши дороги даже в городах не располагают к мягким касания, если уж влетаешь в ухаб, то лишь берегись да считай последующие неисправности, несмотря на все навыки управления машиной.

Чем грозит удар снизу?

Переднеприводный ВАЗ (инжектор) – в группе риска относительно возможности повреждения картера. Подвеска двигателя ВАЗ 2110 устроена так, что он находится, как это называют, на свесе.

Это, во-первых, приводит к тому, что расположен поддон картера довольно низко. Во-вторых, из-за, пусть и незначительного, но перемещения двигателя во время торможения на кронштейнах, автомобиль довольно легко «клюет носом», а если при этом попадется, например, крупный камень, это может вызвать серьезные неисправности.

Масляный картер двигателя

Считается, что помочь мотору лучше «держаться» может дополнительный кронштейн, которые сегодня довольно легко можно найти в продаже. Такой кронштейн удерживает блок двигателя спереди, но защитить его от удара все же не сможет.

Возможные неисправности во время удара картером

1. Значительная вмятина на поддоне блока картера, но без видимого пробоя.

Не стоит успокаиваться, если не видно подтеков масла.

Очень вероятно, что при резком ударе обломился масляный сапун (он же маслоприемник).

Сапун на ВАЗ инжектор чаще всего выполнен из сплава алюминия или пластика. Сапун имеет маслоприемную трубку, которая выше поддона примерно на 5 см. Поэтому место, в котором обломилась трубка сапуна, может быть выше уровня масла. Первым делом, в случае резкого удара с видимой вмятиной, двигатель нужно сразу же заглушить.

Картер со значительной вмятиной

Проверка, не обломился ли сапун, проводится так:

• Произвести пробный пуск двигателя. При этом, если загорается и не гаснет лампа – датчик давления масла на панели управления, можно заподозрить облом сапуна;
• Двигатель заглушить;
• Долить масла и снова запустить двигатель. Если появилось масляное пятно под машиной, значит, сапун таки подвел, нужно только вызывать эвакуатор. Если лампочка давления в блоке управления погасла, есть надежда, что сапун выдержал удар, можно осторожно двигаться своим ходом. Желательно – не домой, а в автосервис. Но все же лучше воспользоваться эвакуатором.
  Следует знать, что в данном случае ремонт может быть ограничен тем, что сапун будет заменен. Сделать это не так просто, но все же лучше, чем проводить капремонт всего двигателя.


  Маслоприемник

2. Незначительная вмятина, пробой не наблюдается.

Вряд ли при такой неисправности обломится сапун, однако уменьшенный зазор между сапуном и поддоном сильно снизит возможности автомобиля при высоких нагрузках.

Эти неисправности грозят масляным голоданием, что всегда печально заканчивается для двигателя. Однако инжекторный автомобиль ВАЗ 2110 от Автоваза, будем откровенны, имеет довольно примитивную систему контроля, и на блок управления датчики отправляют мало информации.

Новый поддон картера

Ее часто недостаточно для того, чтобы зафиксировать код ошибки. Таким образом, инжектор, являясь более прогрессивной системой, здесь уступает старой системе – манометру, на котором видно рост или падение давления масла при наборе/сбросе оборотов.

Впрочем, если контрольная лампа датчика на панели управления не горит, можно потихоньку двигаться к месту ремонта. Снять поддон, выпрямить его или заменить, заодно и сапун проверить.

3. Пробой картера.

Если брызговик и поддон пробит, а под машиной лужа масла, не вздумайте запускать двигатель. Чем быстрее вы его заглушите, тем меньше вреда ему принесете. Только эвакуатор и дальнейшее устранение неисправностей.

Пробитый картер

Какую выбрать защиту

Выбор сегодня довольно широк. «Железки» для защиты изготавливают из:

• Сплава алюминия. Они легки, довольно прочны, им не требуется специальный кронштейн для крепления, поскольку они обычно точно подходят под существующие крепления;


  Спортивная алюминиевая защита

• Стали с покрытием порошковой краской. Долговечные, стойки против коррозии. Их главный недостаток – тонкий металл;


  Стальная защита Novline

• Камаз производит самые толстые защиты – из металла толщиной 4 мм. Надежные, массивные. Главный недостаток – настолько тяжелые, что крепления часто просто вырывает «с мясом». Нужен специальный кронштейн.


  Стальная защита. Производитель Камаз — Н. Челны

Стальную защиту лучше брать с толщиной металла не менее 2 мм. И обязательно – со штампованными ребрами жесткости. Также в этой детали должны быть специальные технологические отверстия для слива масла, обдува двигателя. Крепления должны точно соответствовать имеющимся отверстиям на ВАЗ 2110.

Приобрести защиту можно, как в обычном магазине автозапчастей, так и в интернете с доставкой, цена металлической защиты двигателя ВАЗ 2110, составляет в среднем 700 -1000 рублей.

Правила установки

Обычно на инжекторный ВАЗ 2110 при установке новой защиты заводской брызговик оставляют, а крепление осуществляют поверх него, считая, что двойная защита не повредит. Однако многие предпочитают брызговик выбросить, считая, что такой «бутерброд» дополнительно собирает грязь, а зимой еще и накапливает лед.

Собственно, установка защиты своими руками занимает не более получаса, и проводится так:

1. На яме, эстакаде или подъемнике «прикладываем» защиту к положенному месту;
2. Прикручиваем передние брызговики к защите картера;
3. Прикручиваем саморезы к кронштейнам лонжеронов;
4. Прикручиваем защиту к брызговикам;
5. Прикручиваем к переднему бамперу пять гаек впереди.

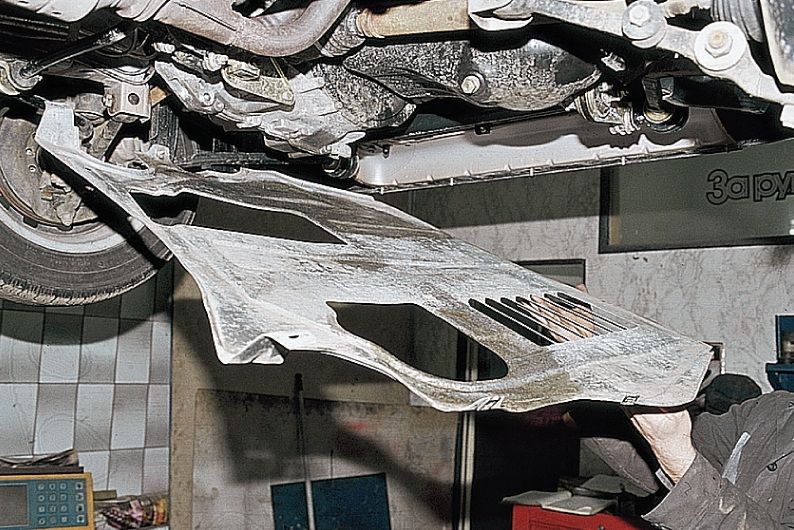

Снимаем брызговик

Если решитесь перед установкой «полной» защиты картера на ВАЗ инжектор снять брызговик, сделать своими руками это совершенно просто, достаточно:

• лучше всего работу производить на подъемнике, но можно также на эстакаде или яме;
• крепится он спереди на пяток гаек (самоконтрящихся). Откручиваются они ключом на 10;
• к грязезащитным щиткам брызговик имеет крепление на 4 самореза (ключ на 8);
• и сзади – 2 болта откручиваем ключом на 10;
• после откручивания остается брызговик вынуть из зацепления со щитками.

Независимо от выбранной вами защиты, можете еще установить кронштейн крепления двигателя (если в этом видите необходимость). Это сделает управление автомобилем более комфортным.
