Замена шруса ваз 2114 пошагово и своими руками

Замена шруса ваз 2114 пошагово и своими руками

Пособие по замена ШРУСа (гранаты) ВАЗ

Летом при замене передней подвески, пульник шрус который я не менял, был нормальный, через неделю когда я поехал подтягивать шаровые, заметил что пыльник шруса порвался, ну думаю, вот не мог он сразу порваться когда я менял подвеску… но да ладно, решено было заменить заменить позже шрус когда он захрустит, а захрустел он через 3 месяца…

Решил сделать подробную инструкцию с фото как разбирать и менять ШРУС. Первым делом снимаем колпачек пластиковый ступичной гайки если у вас таковой имеется. И пытаемся открутить эту самую ступичную гайку.

Открутил ступичную гайку
Открутил ступичную гайку

Следующий этап, поддомкрачивание машины, и снятие колеса. Лезем в яму… и видим пациента.

Откручиваем тормозной суппорт в сборе, прям с колодками… 2 болта на 17
Откручиваем тормозной суппорт в сборе, прям с колодками… 2 болта на 17
Привязываем его проволокой к пружине, чтобы не мешался
Привязываем его проволокой к пружине, чтобы не мешался
Выкручиваем направляющие из тормозного диска
Выкручиваем направляющие из тормозного диска
Так же откручиваем защитный кожух тормозного диска
Так же откручиваем защитный кожух тормозного диска
Фото в бортжурнале LADA 2114

И имеем вот такой вот видок.

Снова залазием в яму и откручиваем 2 болта шаровой опоры
Снова залазием в яму и откручиваем 2 болта шаровой опоры
Первый болт
Первый болт
Второй болт
Второй болт
Оба болта видны
Оба болта видны

Далее отводим стойку в сторону и вытаскиваем ШРУС из ступицы.

Фото в бортжурнале LADA 2114
Фото в бортжурнале LADA 2114
Фото в бортжурнале LADA 2114
Фото в бортжурнале LADA 2114

Берем кувалду и начинаем бить по ШРУСу, чтобы он слетел с вала (скалки), не забывая при этом придерживать рукой сам вал, иначе он вылетит у вас из коробки и польется масло.

Фото в бортжурнале LADA 2114
Сняли шрус
Сняли шрус

А вот и виновник торжества…

Фото в бортжурнале LADA 2114

Очищаем вал от старой смазки… если нужно меняем стопорное кольцо на конце…

Фото в бортжурнале LADA 2114

Монтажкой (я гвоздодером) либо ещё чем-нибудь оттягиваем рычаг вниз и заводим ШРУС в ступицу…

Фото в бортжурнале LADA 2114

Ну и собираем все в обратном порядке… и получается готовый вид.

Фото в бортжурнале LADA 2114

Замена заняла у меня 1 час, учитывая что некоторые болты тоже не легко откручивались.

Замена шруса на ВАЗ 2114 и наружнего пыльника

Изначально шрусы позиционировались как элементы очень продолжительного срока службы. Производители даже уверяли, что они могут прослужить ровно столько, сколько сам автомобиль.

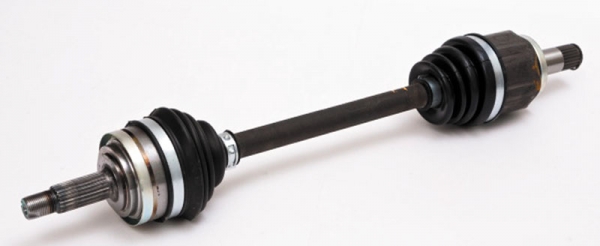

Фото шруса для ВАЗ 2114

Но на деле все не так красочно, как описывается. Предел срока жизни у гранаты есть. Какой гранаты, спросите вы. Граната — это и есть шрус. В народе часто используется именно понятие «граната». Объясняется это очень просто — с виду шрус напоминает гранату. Вот и все. Потому не путайтесь, если услышите «граната» при разговорах о шрусах. Это одно и то же.

Расположение

Выполнить замену шруса у ВАЗ 2114 будет невозможно, если не знать, где именно эти элементы расположены. Их место нахождения определить легко — по обе стороны передней подвески в нижней части автомобиля. Они представляют собой продолговатые элементы и входят в ступицу каждого колеса.

Расположение шруса
Расположение шруса

То есть добраться до узла не сложно, но для этого потребуются определенные условия.

Самое главное — процедура замены не представляет собой ничего сложного, что позволяет произвести работы своими собственными руками. Но скажем сразу, если у вас нет времени, желания или вы просто не уверены в собственных навыках, доверьте лучше ремонт специалистам. Вы потратите на это лишние деньги, зато будете уверены в результате.

Когда требуется замена

Если во время движения на своем автомобиле вы слышите шум, который исходит от передней части автомобиля, обязательно проверьте состояние пыльника. Довольно часто замена пыльника наружного шруса ВАЗ 2114 становится повседневной задачей сотрудников сервисных центров.

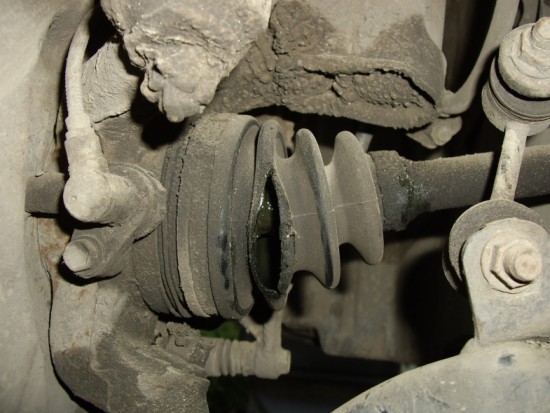

Порванный пыльник шруса

Для проверки достаточно вывернуть колеса в любую сторону и заглянуть под него. При обнаружении трещин или полноценных повреждений на пыльнике точно потребуется замена наружного шруса ВАЗ 2114.

Наличие повреждений говорит о том, что внутрь элемента попала грязь. Много ее или мало, уже не так важно. Загрязнения приводят к нарушению функциональности устройства.

В подобных ситуациях, когда шрус поврежден, продолжать движение своим ходом настоятельно не рекомендуется. Это опасно для вас, вашего автомобиля и остальных участников дорожного движения. Игнорирование этой рекомендации влечет за собой еще более дорогостоящий ремонт, поскольку пока вы доберетесь до гаража или автосервиса, повредите еще ряд узлов и элементов машины.

Что выбрать?

Для выполнения замены внутреннего или наружного шруса на ВАЗ 2114 потребуется новый элемент. Справедливости ради отметим, что наиболее подходящие и качественные шрусы для модели ВАЗ 2114 выпускает производитель, то есть АвтоВАЗ.

Замена шруса на ВАЗ 2114 и наружнего пыльника

Но здесь наступает самое главное разочарование — они не продаются. Единственный вариант — это ехать на специализированный ВАЗовский официальный автосервис. Но с точки зрения финансовых затрат не самое разумное решение.

К тому же, сейчас на рынке есть достаточно широкий ассортимент аналогов. Судя по отзывам владельцев ВАЗ 2114, особое внимание следует обратить на шрусы производства таких фирм как:

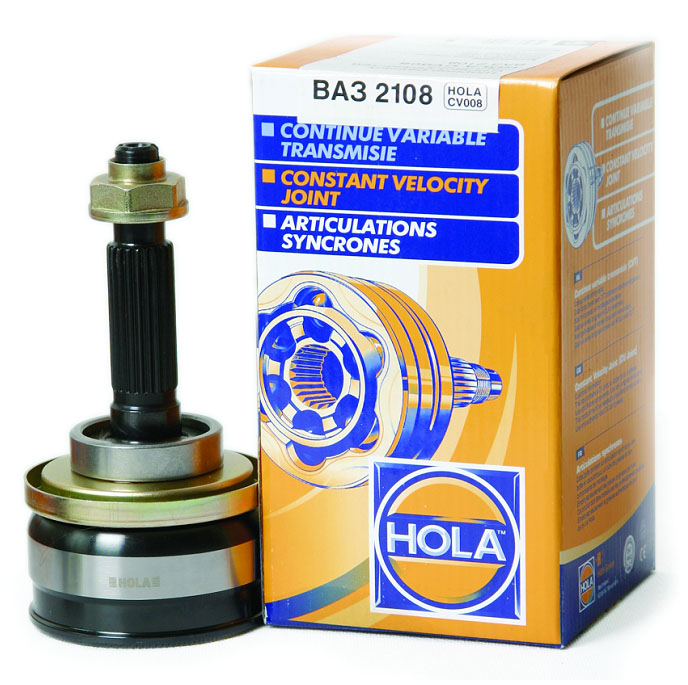

  • Hola;
  • GKN;
  • Kraft.

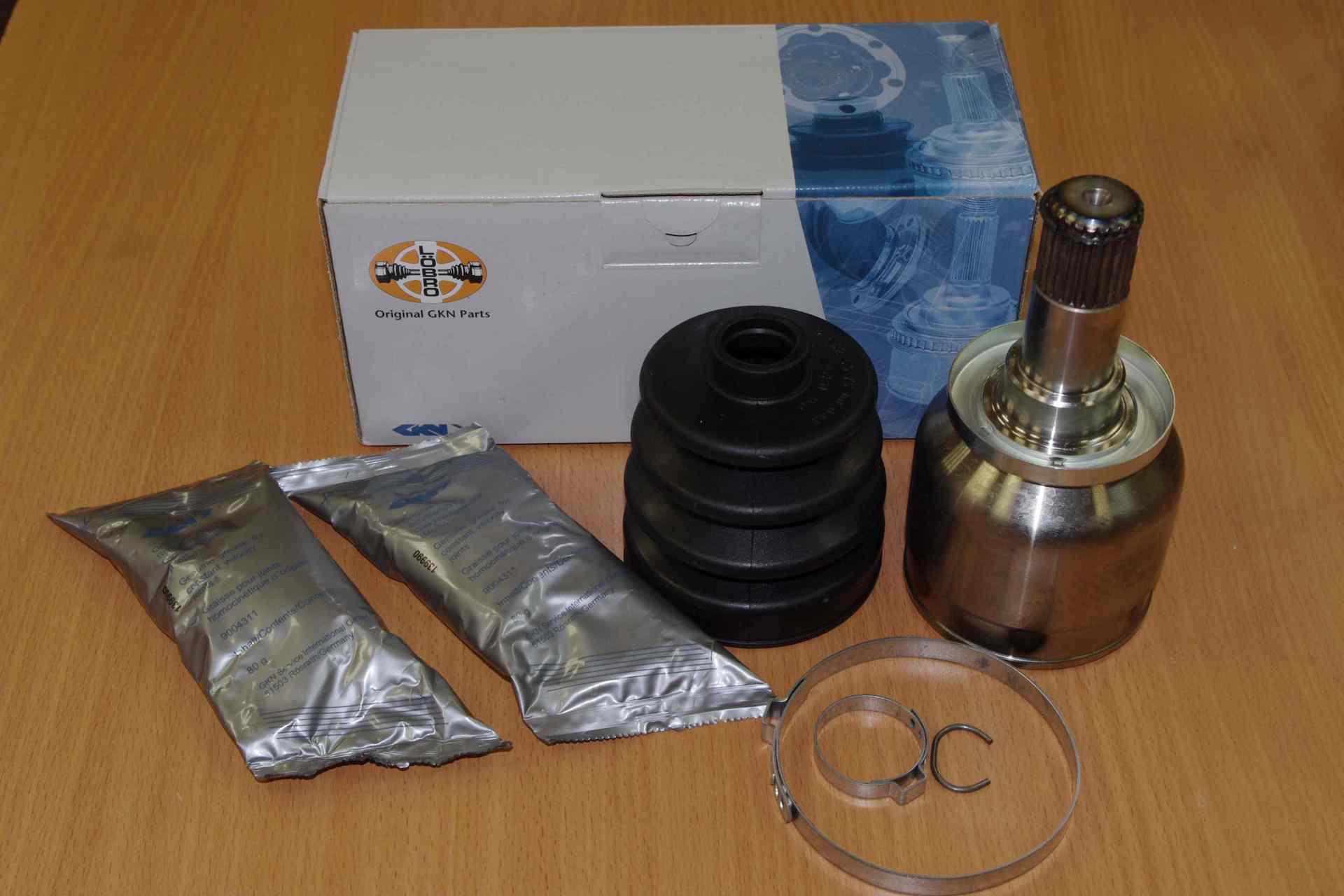

Фото шруса GKN для ВАЗ 2114

Замена

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

  • Набор головок;
  • Накидные ключи;
  • Башмаки;
  • Сухая ветошь;
  • Смазка для шрусов;
  • Домкрат;
  • Пыльники.

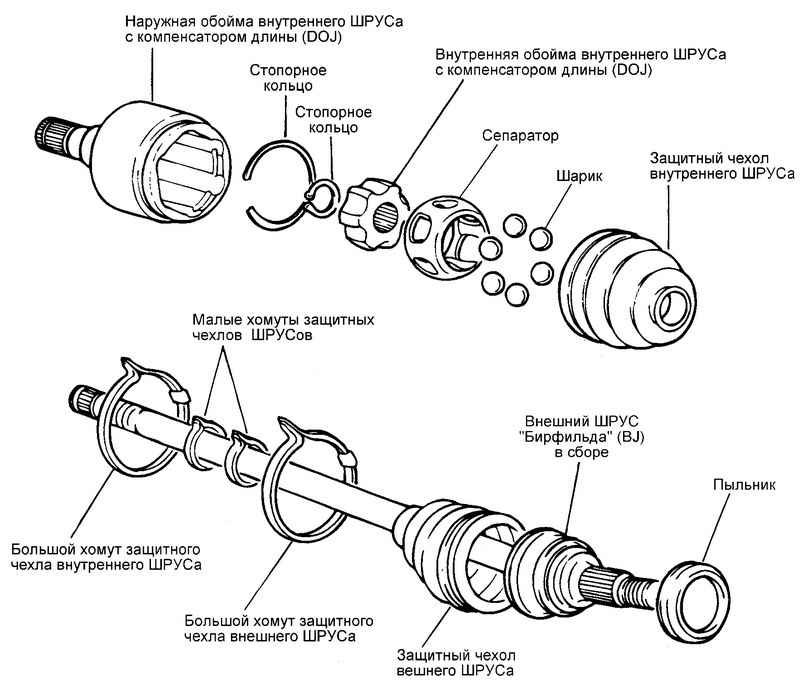

Схема устройства шрусов
Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

  1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
  2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
  3. С помощью баллонного ключа снимите болты крепления с колес.
  4. Поднимите домкратом необходимую часть автомобиля.
  5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
  6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
  7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
  8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
  9. Извлеките старый поврежденный шрус.
  10. Проверьте наличие повреждений на штоке.
  11. Удалите со штока остатки смазки при помощи сухой ветоши.
  12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
  13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
  14. Соблюдая обратную последовательность, соберите запчасти.
  15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
  16. Завершив ремонт, проверьте автомобиль в действии.
  17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

Советы бывалых автомобилистов

Опыт — это бесценная вещь, которая может пригодиться вам в процессе эксплуатации и ремонта автомобиля. Но если собственного еще нет, можно воспользоваться опытом и навыками бывалых автомобилистов. Они неоднократно сталкивались с ситуациями, подобными вашей. Выход из строя шруса — точно не исключение.

На этот счет есть несколько полезных советов, к которым стоит прислушаться.

  1. Если во время езды по прямой слышен характерный хруст, значит, шрус вышел из строя. Если этот хруст слышен только в поворотах, тогда проблема кроется в неисправном шарнире.
  2. Перед установкой нового шруса, обработайте место посадки гранаты смазкой. Это существенно продлевает срок ее службы.
  3. Чтобы подправить шрус, как следует усадить его на место, используйте деревянные насадки. Если этого не сделать, риск повредить новый элемент очень высокий.
  4. Пыльник должен устанавливаться максимально плотно и качественно. Если не сделать этого, вскоре туда попадет грязь и пыль. Эти компоненты быстро приведут его в негодность, придется вновь проводить ремонтные работы.
  5. Стопорная гайка на ступице затягивается специальным динамометрическим инструментом. Причем затяжка выполняется строго с теми параметрами, которые указаны в руководстве по эксплуатации к вашей модификации ВАЗ 2114.
  6. При плановом осмотре технического состояния вашего автомобиля, обязательно обращайте внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные компоненты могут привести к серьезным последствиям и внушительным финансовым затратам.
  7. Покупку запчастей, в том числе и шрусов, следует выполнять только у проверенных продавцов, сертифицированных реализаторов. Купив плохую, низкосортную деталь, пытаясь просто сэкономить, вам придется заплатить еще больше за устранение тех последствий, к которым привело использование подобных элементов.

Шрус — это важный компонент любого автомобиля, заменить который даже своими силами не составляет особого труда.

Замена ШРУСа ВАЗ 2114

В переднеприводных машинах одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУС или «граната». ШРУС представляет собой своеобразный шариковый подшипник, его обоймы имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью. Все элементы ШРУСа изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно, но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода.

На автомобилях семейства ВАЗ он часто приходит в негодность уже спустя 55,000 км пробега.

Причины и признаки неисправности ШРУСа на ВАЗ 2115

Самые распространенные причины:
  • низкое качество ШРУСов, установка подделок или бракованных запчастей;
  • отсутствие или плохое качество смазочных материалов;
  • повреждение пыльника и попадание в механизм абразивного мусора или воды;
  • агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Один из признаков замены ШРУСа ВАЗ 2114 — это появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку. Работа в тесном соприкосновении под постоянной нагрузкой неизбежно ведет к изменению свойств трущихся деталей, их размеров, образованием выработки.

Там, где нет тесного соприкосновения этих элементов и появляется посторонний шум. Звук может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий.

Существуют и другие признаки, указывающие на неисправность шарниров:

  • несильные рывки при трогании автомобиля или изменении динамики;
  • люфт вала, расположенного между ШРУСами, при попытках двигать его в различных плоскостях.

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в большей степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращать колёса в подвешенном состоянии, когда внутренний ШРУС значительно искривляется, тогда и проявляется тот самый шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУСа, и приступать к его замене.

Для работы нам понадобится:

  • два гаечных ключа «на 17», ключ «на 19» и «на 12»;
  • универсальный ключ, предназначенный для снятия колеса «на 30»;
  • съёмник для выпрессовки рулевого наконечника;
  • домкрат;
  • кусок провода или верёвки;
  • смазка (ШРУС-4 или её аналог);
  • молоток и плоскогубцы;
  • новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб.

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

Отворачиваем ключом «на 30» гайку подшипника передней ступицы.

Поддомкрачиваем автомобиль.

Затем откручиваем и снимаем колесо.

Подставляем колесо под автомобиль…

… и опускаем автомобиль, для придачи ему большей устойчивости.

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

И один внизу.

Берём плоскую отвёртку и разводим тормозные колодки.

Снимаем тормозной суппорт вместе с колодками и установочной скобой (держателем).

Подвязываем конструкцию так, чтобы она не висела на тормозном шланге.

Ключом «на 19» откручиваем гайку рулевого наконечника.

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага.

И выпрессовываем рулевой наконечник.

Ключом «на 17» откручиваем два болта шаровой опоры.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

Рывком выдёргиваем вал с гранатами.

Если не выходит с коробки, помогаем отвёрткой.

Если не сливали масло из коробки, то можно заткнуть отверстие ветошью, чтобы масло не вытекало.

Пассатижами за выступ разжимаем большой хомут и, поддев отвёрткой, разъединяем его.

Снимаем остатки пальника со ШРУСа.

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

С помощью молотка выбиваем старый ШРУС из вала привода колёс.

Ветошью очищаем вал от старой смазки.

Снимаем старое стопорное кольцо с вала.

Надеваем новый пыльник.

Надеваем новое стопорное кольцо.

Достаём новый ШРУС.

Выдавливаем в полость шарнира 80 см3 смазки (ШРУС-4) или его аналог.

Устанавливаем на вал новый ШРУС.

Приставляем выколотку из мягкого металла к торцу гранаты…

34

…с помощью молотка забиваем шарнир на вал.

Поддев отвёрткой пыльник, натягиваем его на ШРУС.

Устанавливаем хомут, чтобы конец застёжки хомута был направлен против хода движения авто.

Обжимаем хомут плоскогубцами.

Аналогично устанавливаем малый хомут.

Устанавливаем новое стопорное кольцо на ШРУС.

Вынимаем ветошь, вставляем вал с гранатой в коробку.

Собираем всё в обратной последовательности.

Замена ШРУСа на автомобилях ВАЗ своими руками

Вращение от КПП передается на передние колеса ВАЗ 2108-2115 посредством 2-х приводных валов, в устройстве которых используются ШРУС – шарниры равных угловых скоростей. Они способны передавать вращение без потерь даже при угле между элементами вала до 70°.

Устройство ШРУСа

Данный узел состоит из шариков, сепаратора, наружной и внутренней обоймы. Шарниры держатся на валу за счет шлицов и стопорных колец.

Когда выполнять замену

Чтобы эта деталь работала достаточно долго, в нее не должны попадать песок, грязь и пыль. Загрязнения значительно ускоряют износ и сокращают срок службы узла. Но для защиты от этого предусмотрен пыльник, который относительно быстро может прийти в негодность. Поэтому своевременная замена пыльника позволит долго сохранять ШРУС в работоспособном состоянии.

Об износе ШРУСа говорит заметный хруст и посторонние звуки во время поворота руля. В таком случае рекомендуется произвести замену узла.

Необходимый инструмент и запчасти

Перед ремонтными работами нужно приобрести новый ШРУС, пыльник, хомуты и смазку ШРУС-4. Также необходимо подготовить следующий инструмент:

  • ключи и головки наиболее популярных размеров;
  • специальный съемник шаровых опор и рулевых тяг;
  • деревянный либо резиновый молоток;
  • домкрат;
  • нож;
  • смазка WD-40;
  • сухие тряпки.

Съем привода, пыльника и ШРУСа

Для замены внешнего ШРУСа следует придерживаться следующего порядка действий:

  • Устанавливаем машину на смотровую яму и подпираем ее противооткатными башмаками.
  • С помощью торцевой головки 30 мм ослабляем гайку ступицы. Если гайка не срывается, то можно нарастить ключ трубой.

  • Приподнимаем автомобиль домкратом в нужном месте и снимаем колесо.
  • Выкручиваем болты, фиксирующие шаровую опору нижнего рычага на ступице.

  • Выдавливаем съемником наконечник рулевой тяги.

  • Откручиваем до конца гайку приводного вала.
  • Вытягиваем ступицу, взявшись за тормозной диск и подтягивая к себе амортизационную стойку.

Чтобы поменять пыльник и шарнир, придется залезть в смотровую яму. Для снятия ШРУСа убираем хомуты, которые удерживают пыльник. Далее избавляемся от старого пыльника, что проще сделать с помощью ножа. Тряпкой очищаем шарнир от смазки. Затем нужно сбить внутреннюю обойму, для чего несильно бьем молотком по наставке, которую надо упереть в торец шарнира. Далее хорошо очищаем ШРУС от грязи, песка, пыли и смазки.

Процесс сборки

При сборке внешнего ШРУСа необходимо выполнить следующие действия:

  1. Надеваем на вал резиновую деталь.
  2. ШРУС (новый или очищенный) набиваем на вал до того момента, пока деталь не зафиксируется стопорным кольцом.
  3. В шарнире и пыльнике размещаем свежий смазочный состав.
  4. Надеваем пыльник на наружную обойму.
  5. Удаляем лишний воздух из пыльника, для чего можно поджать его рукой.
  6. Закрепляем пыльник с помощью хомутов.

Затем привод ставится на место, ступица зажимается гайкой. Также необходимо поставить обратно наконечник рулевой тяги, опору и колесо. Далее уже можно опустить домкрат и зажать гайку, фиксирующую привод. Для предотвращения ее самостоятельного откручивания гайку следует накернить.

Особенности ремонта внутреннего ШРУСа

Для замены внутреннего ШРУСа необходимо полностью снимать привод, для чего сначала отсоединяют наружный шарнир без последующего демонтажа. Далее с помощью монтировки извлекаем концевик шарнира из коробки передач. Для этого плоскую часть инструмента вставляем между наружной обоймой и коробкой, а потом двигаем им как рычагом.

Дальше процедура замены узла будет аналогична действиям при ремонте внешнего шарнира. Внутренний ШРУС необходимо правильно завести в коробку передач. Рекомендуется вставить деталь в ступицу, с помощью которой толкающими движениями узел заводится на свое место. Но также возможна забивка уже собранного вала киянкой или деревянной наставкой и молотком. Шарнир обязательно должен зафиксироваться стопорным кольцом.

На завершающем этапе все снятые детали устанавливаются обратно. На этом замена ШРУСов считается выполненной.
