Датчик коленвала на ваз 2112 — его диагностика и замена

Датчик коленвала на ваз 2112 - его диагностика и замена

Небольшие датчики в электронной системе автомобиля играют важнейшую роль. При неисправности некоторых из них осуществить запуск двигателя совсем не представляется возможным, но даже если мотор и будет работать, то его основные технические показатели покажут существенное отличие в номинальных значений.

Неисправность датчика коленвала ВАЗ 2112 16 клапанов может существенно снизить «качество жизни» ДВС. Более подробно об основных признаках неисправности, способах диагностики и ремонта в условиях гаража, будет подробно рассказано в этой статье.

Для чего нужен датчик коленвала

Содержание

Датчик коленвала является важнейшей деталью электронной системы зажигания автомобиля ВАЗ 2112. С помощью ДПКВ удается обеспечить управление и регулировку следующих систем:

  • Момент впрыска топлива в форсунках.
  • Изменение фаз газораспределения.
  • Зажигание топливной смеси.
  • Абсорбирование паров топлива.

Кроме этого, датчик позволяет точно определять положение первого и четвертого цилиндров и частоту вращения двигателя. Эти данные также очень важны для обеспечения правильной работы многих функций и систем автомобиля.

От состояния этой детали, а также от правильной ее настройки, зависит работоспособность всей системы зажигания автомобиля, поэтому если есть подозрения, что нестабильная работа двигателя вызвана неисправностью этой детали, то следует незамедлительно выполнить диагностические операции, для точного определения поломки.

Принцип работы

Конструкция ДПКВ очень проста. Эта деталь представляет собой электромагнит, который генерирует импульсы, в результате прохождения мимо его сердечника металлических зубьев специального диска, установленного на коленвал. Вернее, электрический сигнал образуется в момент, когда на зубчатом колесе отсутствуют выступы.

датчик коленвала ваз 2112

Чтобы обеспечить стабильность образования импульсов, важно правильно выставить зазор между сердечником ДПКВ и зубчатым колесом. Оптимальное значение этого параметра для автомобиля ВАЗ 2112 составляет 0,8 – 1,0 мм.

Признаки неисправности

Большая часть проявлений неисправности датчика коленвала автомобиля ВАЗ 2112 16 клапанов не являются специфичными. Если двигатель совсем не заводится, то, в первую очередь, следует проверить наличие бензина в баке и целостность бронепровода, по которому высокое напряжение передается от повышающего трансформатора к распределителю зажигания.

датчик коленвала ваз 2112

При заведенном моторе могут наблюдаться следующие признаки неисправности ДПКВ:

  • Запуск двигателя происходит после проворачивания коленвала в течение нескольких секунд.
  • «Плавающие» обороты на холостом ходу.
  • Резкое снижение мощности двигателя.
  • Увеличение расхода топлива.

Для двигателей ВАЗ 2112 16 клапанов, где  возможна детонация при работе, должна быть также проведена диагностика ДПКВ. При неисправности этой детали электрический сигнал может подаваться на ЭБУ с запозданием, что и может вызывать нестабильность в работе ДВС, сопровождаемую взрывным сгоранием топливной смеси.

Причины выхода из строя ДПКВ

Чтобы после замены датчика обеспечить как можно более продолжительную работу новой детали, необходимо знать о причинах, которые наиболее часто вызывают поломку ДПКВ.

датчик коленвала ваз 2112

К этой категории состояний и режимов работы автомобиля относятся:

  • Механические повреждения.
  • Попадание внутрь грязи, песка или металлической стружки.
  • Обрыв ДПКВ зубьями коленвала.
  • Короткие замыкания электропроводки автомобиля.

Кроме перечисленных причин, датчик может не работать по причине заводского брака или ошибок при выполнении ремонтных и монтажных операций.

Самостоятельная диагностика

Провести полную диагностику двигателя внутреннего сгорания ВАЗ 2112 можно на специализированной станции техобслуживания автомобилей. Стоимость такой операции может составлять несколько сотен рублей, кроме того, потребуется преодолеть определенное расстояние до сервиса на собственном автомобиле, что при ярко-выраженных проблемах в работе мотора довольно затруднительно.

Учитывая тот факт, что ДПКВ представляет собой пассивный электрический прибор, основные характеристики которого можно легко измерить с помощью мультиметра или тестера, то совершенно необязательно обращаться для проведения диагностики этой делали в специализированные мастерские.

Основные параметра ДПКВ ВАЗ 2112

Прежде чем приступить к самостоятельному определению неисправности системы зажигания ВАЗ 2112, не лишним будет ознакомиться с основными параметрами датчика коленвала, который серийно устанавливается на автомобили этой марки.

Основными техническими характеристиками ДПКВ ВАЗ 2112 являются:

  • Сопротивление обмотки: 570–750 Ом.
  • Индуктивность обмотки: 540 мГн.

Измерив эти важнейшие параметры, можно определить целостность обмотки. Перегорание тонкого проводника внутри катушки является одной из самых частых причин выхода из строя этой детали, поэтому

Проверка с помощью мультиметра

Прежде всего, следует определиться с тем, где находится ДПКВ. Учитывая назначение этой детали, несложно догадаться, что она расположена на коленчатом валу или в непосредственной близости от него. ДПКВ ВАЗ 2112 располагается возле шкива коленвала, по которому крутящий момент передается на генератор электрического тока.

датчик коленвала ваз 2112

Датчик положения коленвала можно проверить с помощью мультиметра или любым другим прибором, позволяющим точно определить значение сопротивления обмотки.

Работа выполняется в такой последовательности:

  1. Отсоединить клеммы датчика.
  2. Включить измерительный прибор и перевести его в режим измерения сопротивления.
  3. Подключить щупы мультиметра к контактам ДПКВ.
  4. Осуществляет измерение сопротивления обмотки датчика.

Если прибор не показывает наличия замкнутой электрической цепи, то это будет означать, что внутренняя обмотка перегорала. В норме сопротивления детали должно находиться в диапазоне 570 – 750 Ом. Учитывая тот факт, что датчик находится в труднодоступном месте, его можно вначале демонтировать, а уже после провести измерительные работы.

Замена ДПКВ ВАЗ 2112 своими руками

Точно определив поломку этой детали можно приступить к замене датчика своими руками. Для выполнения этой операции понадобятся следующие инструменты и материалы:

  • Набор гаечных ключей и торцовых головок.
  • Новый ДПКВ.
  • Шлицевая отвертка.
  • Ветошь.

датчик коленвала ваз 2112

Работу по замене ДПКВ рекомендуется осуществлять в такой последовательности:

  1. Установить автомобиль на ровную поверхность.
  2. Зафиксировать машину противооткатными башмаками и активировать стояночный тормоз.
  3. Отключить минусовую клемму аккумулятора.
  4. С помощью отвертки поддеть колодку с проводами и отключить ее от ДПКВ.

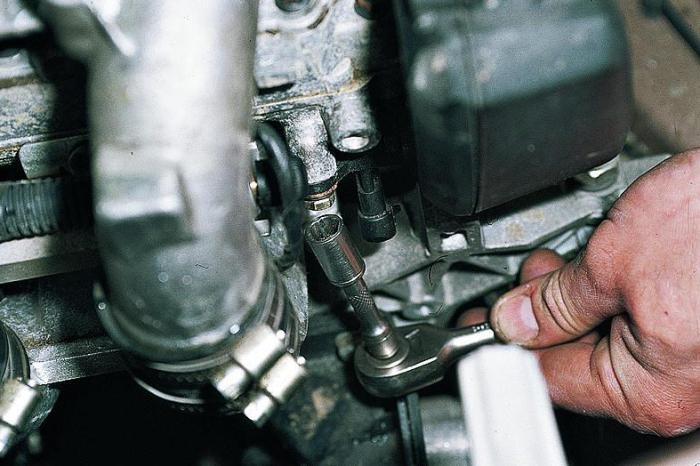

  5. Торцовым ключом на «10» выкрутить болт, удерживающий датчик.
  6. Извлечь ДПКВ.

После дефектовки посадочного места, устанавливается новая деталь в обратном снятию порядке. После завершения монтажных работ следует проверить работоспособность ДПКВ.

датчик коленвала ваз 2112

Для этой цели необходимо завести двигатель, прогреть его и проехать на автомобиле несколько километров при различных нагрузках на ДВС. Если каких-либо отклонений от нормы не будет обнаружено, то замена датчика коленвала может быть признана успешной.

Советы и рекомендации

В процессе выполнения диагностических и ремонтных работ неопытным мастером могут быть допущены серьезные ошибки, которые негативно отразятся, как на работоспособности самой детали, так и на других устройствах и агрегатах машины. Чтобы обезопасить себя от подобных неприятностей, рекомендуется придерживаться следующих рекомендаций:

  • При выполнении ремонтных работ следует отказаться от курения. При удалении датчика возможно появление определенного количества смазочной жидкости, которая является легко воспламеняющейся субстанцией.
  • При измерении сопротивления мультиметр должен быть переведен в соответствующий режим работы. Некоторые режимы, с помощью которых можно определить этот параметр электрической цепи также не подходят. Например, при выставлении тумблера в диапазон измерения сопротивлений до 200 Ом, номинальное значение ДПКВ (500–700 Ом) окажется за его пределами, что приведет к ложноположительным результатам определения неисправности этой детали.
  • Если ДПКВ вышел из строя по причине сильного загрязнения, то новая деталь также может прослужить очень недолго. Чтобы существенно увеличить ресурс работы ДПКВ, рекомендуется устранить протечки масла, которые способны в течение незначительного промежутка времени покрыть все детали. Такая пленка, как магнит притягивает к себе пыль и грязь.
  • Приобретать новую деталь следует только в заслуживающих доверие торговых организациях. Выход ДПКВ по причине заводского брака является довольно частой причиной, если датчик приобретается на специализированных рынках. Косвенным признаком некачественной запчасти является ее стоимость. Обычно, контрафактные запчасти продаются в 2–3 раза дешевле, в сравнении с оригинальными изделиями.
  • При замене датчика следует качественно подсоединить к нему провода. Если этого не сделать, то разъем может отделиться от контактов при движении по ухабистой дороге, что приведет к прекращению поступления импульсов от ДПКВ на ЭБУ автомобиля.

Как проверить датчик коленвала ВАЗ 2112, подробно изложено в этой статье. Если устранять поломку строго по инструкции, то с этой работой может справиться даже неопытный человек. При возникновении сомнений в собственных силах, не следует рисковать «здоровьем» автомобиля. Работа по замене ДПКВ осуществляется многими специализированными станциями технического обслуживания, стоит относительно недорого и не требует значительных временных затрат.

Видео по теме

Все про датчик коленвала ВАЗ 2112

В том году просто устал с проблемой датчика коленвала.

Фото в бортжурнале LADA 21101

Так что же это за Датчик такой? Сейчас попробуем разобраться

Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ (электронный блок управления двигателем) информацию об угловом положении коленчатого вала и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ. В случае неисправности датчика возникают проблемы в работе двигателя. Рассмотрим, назначение, проверку и замену ДПКВ.

За что отвечает датчик коленвала

ДПКВ осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания. Другими словами, по его показаниям контроллер определяет, когда и в какой цилиндр нужно подавать топливную смесь.

Фото в бортжурнале LADA 21101

Датчик – индуктивного типа, реагирует на прохождение зубьев задающего диска на шкиве привода генератора вблизи своего сердечника. Зубья расположены на диске с интервалом 6°. Для синхронизации с ВМТ два зуба из 60 срезаны, образуя впадину. При прохождении впадины мимо датчика в нем генерируется так называемый «опорный» импульс синхронизации.

Признаки неисправности датчик коленвала

Полностью неисправный ДПКВ не даст запустить двигатель. В других случаях неисправности датчика можно выявить по:

  •  плохой запуск двигателя;
  • неустойчивой работа мотора;
  • снижение мощности двигателя;
  • детонация при увеличении нагрузки.

Где находится датчик коленвала

Он установлен на крышке масляного насоса.

Фото в бортжурнале LADA 21101

Замена датчика положения коленвала ВАЗ 2112

Чтобы снять датчик положения коленвала потребуется ключ «на 10». Порядок действий:

  • Выключить зажигание и отсоединить разъем датчика.
  • Отвернуть болт крепления датчика, используя ключ «на 10».
  • Снять ДПКВ из кронштейна крышки масляного насоса.
Фото в бортжурнале LADA 21101
Фото в бортжурнале LADA 21101
Установка производится в обратной последовательности. Каталожный номер ДПКВ: 2112-3847010
Установка производится в обратной последовательности. Каталожный номер ДПКВ: 2112-3847010

Как проверить датчик положения коленвала своими руками

Проверка датчика положения коленвала сводится к проверке сопротивления обмоток. Если показания прибора (омметр) отличаются от 550-570 Ом, значит, неисправен датчик коленвала. Если ошибка датчика положения коленвала не исчезла, значит следует очистить датчик от грязи и проверить целостность провода и качества соединений в цепи. Датчик положения коленчатого вала ремонту не подлежит.

Датчик коленвала ВАЗ 2112: где находится, замена

Датчик положения коленчатого вала (далее — ДПКВ) служит для передачи цифрового сигнала электронному блоку управления об изменении положения зубчатого диска, установленного на коленвале.

ДПКВ – составной элемент электронной системы управления двигателем. Механизмом оснащены модели ВАЗ 2107 – 2170.

В процессе систематической эксплуатации технического средства контролер изнашивается, преждевременно выходи из строя. Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.Датчик коленвала

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.Датчик коленвала

Признаки неисправности датчика коленвала:

  • Двигатель не запускается;
  • Запуск двигателя осложнен;
  • Работа на холостых оборотах нестабильная;
  • Внезапное падение мощности мотора;
  • Детонация;
  • Пассивная динамика разгона;
  • Увеличенный расход горючего;
  • При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок. Крайне важно провести комплексную диагностику с применением цифрового оборудования.диагностика

Название / каталожный артикулЦена в рублях
ВАЗ-2110-2112 AU000080От 350 — 400
402.3847От 350 – 400
191.3847От 350 – 400
2112-3847010-04От 350 — 400
2112-3847010От 350 – 400
476438От 350 – 400
ЭМИ 2112-3847010 (16 клапанов)От 350 – 400
АСТРО 402.3847От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12От 350 — 400

Технические характеристики ДПКВ:

  • Диапазон сопротивления обмотки: 570 – 750 Ом;
  • Индуктивность обмотки: 250 мГц;
  • Минимальная амплитуда напряжения датчика: 0.3В;
  • Максимальная амплитуда напряжения датчика: 225В;
  • Габариты: 30x45x69 мм;
  • Масса: 52 грамма.

неисправности

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

  • Из-под днища машины отсоединяем клеммы с датчика.
  • Подводим концевики к контактам;
  • Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
  • Проводим фактические замеры;
  • Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.диагностика

Причины преждевременного износа ДПКВ

  • длительная эксплуатация без проведения промежуточной профилактики;
  • брак при изготовлении;
  • стороннее механическое повреждение;
  • попадание внутрь песка, грязи, металлической стружки;
  • обрыв датчика зубьями коленвала;
  • повреждение ДПКВ в ходе ремонтных работ;
  • короткое замыкание в бортовой цепи.

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2112

Необходимые материалы, инструменты:

  • ключ на «10»;
  • головка, вороток;
  • ветошь;
  • дополнительное освещение по мере необходимости;
  • новый ДПКВ;
  • отвертка с плоским наконечником.

Регламент:

  • помещаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
  • с торцевой части мотора, в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону;
  • выкручиваем винт (на «10») – фиксатор с датчика;
  • извлекаем контролер;
  • проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
  • вставляем новый контролер;
  • привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

Рекомендации по обслуживанию контролера

  • строго соблюдать регламент автопроизводителя;
  • не нарушать сроки проведения технического осмотра;
  • покупать и устанавливать преимущественно оригинальные детали;
  • работы по установке проводите своими силами при наличии достаточного опыта.

Средний ресурс эксплуатации ДПКВ 70000 км и более.

Датчик положения коленчатого вала на ВАЗ 2112: как проверить?

Не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется за счет работы компьютера. Различные датчики снимают данные, отправляют их главному компьютеру, который распределяет работу систем.

Датчик коленвала для ВАЗ 2110

Примечательно, но только данный элемент способен оставить работу двигателя, если регулятор выйдет из строя. Задача данного датчика заключается в синхронизации системы зажигания и системы подачи топлива.

Если прибор ломается, синхронизация нарушается. Следовательно, происходит сбой в работе всей системы. Искры нет, топливо не подается. Двигатель некоторое время может странно себя вести, но затем все равно заглохнет.

Как он работает

Давайте разберемся, как работает данный элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении по средствам магнитных импульсов.

Расположение датчика
Расположение датчика

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене обязательно выбирайте аналогичное устройство, поскольку регулятор с другими характеристиками банально не подойдет, потому система все равно работать не будет даже при наличии качественного, исправного датчика.

Признаки неисправности

Если у вас есть в распоряжении мультиметр и обычная отвертка, вы сможете без особых проблем самостоятельно проверить работоспособность устройства.

Выкручиваем гайку
Выкручиваем гайку

К признакам неисправностей датчика коленвала относят:

  • На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
  • При холостом ходу двигатель ведет себя неустойчиво;
  • Падает тяга;
  • Обороты двигателя падают, поднимаются;
  • Происходит детонация, то есть выстрелы впускного или выпускного коллектора;
  • Двигатель не удается завести.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Вынимаем

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

  • Демонтаж датчика осуществляется ключом на 10 миллиметров;
  • Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
  • Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
  • Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Омметр

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Проверка через вольтметр

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Нюансы замены

Заменить датчик достаточно просто. Он снимается со своего места обитания, а на его место устанавливается новое устройство.

Место установки и элементы крепежа
Место установки и элементы крепежа

Однако при этом важно учесть некоторые нюансы.

  1. Выбирайте качественные автозапчасти, которые следует приобрести в специализированных магазинах. Их работоспособность желательно проверить на месте.
  2. При установке на место нового регулятора, соблюдайте изначальное положение. Чтобы его запомнить, нанесите соответствующие метки маркером или мелом.
  3. Не забудьте соблюдать требуемое расстояние между датчиком и диском синхронизации. Нормальный показатель зазора мы вам уже сообщили.
  4. Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
  5. Проверьте новый датчик до того, как он окажется задействован в работе топливной системы. Неправильно подобранное устройство может привести к возникновению ряда других неисправностей, отказу работы силового агрегата.
Самостоятельно проверить и поменять датчик положения коленвала на отечественной «десятке» не сложно. Наиболее проблематичным этапом работы является получение доступа к устройству, поскольку спрятано оно достаточно далеко. Тем не менее, если вы справитесь с этим, все последующие мероприятия покажутся вам сущим пустяком.

Только ни в коем случае не расслабляйтесь, действуйте аккуратно, последовательно, соблюдайте все метки и правила замены девайса.

Оставьте комментарий

Adblock
detector
