Стеклоподъемник ваз 2110 электрический

Все начинается со снятия дверной карты. Откручиваем все, что откручивается, а затем сдергиваем карту с пистонами, только сдергивать нужно аккуратно, можно обломать ножку под пистон.

Каталожный номер оригинальной детали (АвтоВАЗ): 2110-6104009

Применяемость на автомобилях

Марка	Модель автомобиля	Тип кузова	К-во дверей	Годы выпуска
ВАЗ	2110 / LADA 110	седан	4	1995 — 2014
ВАЗ	21108 / LADA Premier	седан	4	1999 — 2007
ВАЗ	2111 / LADA 111	универсал	5	1998 — 2014
ВАЗ	2112 / LADA 112	хэтчбек	5	1999 — 2009
ВАЗ	2170 / LADA Priora	седан	4	2007 — 2015
ВАЗ	21708 / LADA Priora Premier	седан	4	2007 — 2015
ВАЗ	2171 / LADA Priora	универсал	5	2009 — 2015
ВАЗ	2172 / LADA Priora	хэтчбек	5	2008 — 2015

Внимание! Перед установкой на автомобиль необходимо проверить наличие смазки стеклоподъемника. При ее отсутствии, нанести солидол, Литол-24 или другую пластичную смазку на катушку троса (для этого отсоединить моторедуктор от стеклоподъемника), а также на ролики и направляющую стеклоподъемника.

Масса: 1,5 кг.
Габаритные размеры: 63,5x26x8,5 см.

Затем откручиваем 3 гайки на «8», которые держат рычаг опускания, и 2 гайки на «10», которые крепят направляющую к двери, аккуратно не потеряйте гроверы!

После чего откручиваем 2 болта крепления направляющей к металлическому основанию окна.

Придерживая основание окна рукой, вынимаем весь механизм и кладем его вниз двери, теперь нам надо закрепить окно.

Так как под рукой не было никакой палки, чтобы упереть снизу, был использован Г-образный ключ вот таким способом:

Теперь окно не норовит поехать вниз, и не будет нам мешать вытаскивать весь механизм наружу.

Вытаскиваем механизм через нижнее левое отверстие двери (для левой задней двери), вся трудность состоят в вынимании самого блока механизма, так как шкив очень длинный и не хочет пролазить.

Затем я все же проверил электрические стеклоподъемники на работоспособность, подключив его к идущему в двери проводу и понажимав на кнопку, чтобы затем не пришлось это все доставать обратно.

Начинаем засовывать ЭСП внутрь двери. По сравнению со стоком никаких трудностей не испытал, все засовывается достаточно быстро.

Начинаем крепить это все к двери. И тут я обнаружил небольшую проблему: крепления блока ЭСП к двери всего 2 и они предназначены для гайки на «10», а стандартные были на «8». Хорошо, что вожу с собой про запас. Итого вместо 5 креплений получаем 4, но теперь все под ключ на «10».

Проверяем работоспособность и крепим карту на место. И ждем когда придут карты люкс 2, чтобы полностью насладится видом салона!

Ремонт стеклоподъемников на ВАЗ 2110

Содержание

Сегодня отечественная «десятка» продолжает уверенно оставаться на лидирующих позициях среди самых популярных автомобилей в стране. Их уже перестали выпускать, но это не мешает многим людям ездить на ВАЗ 2110.

Машина далеко не идеальная, но есть в ней масса положительных качеств. Одно из них — простота конструкции, которая позволяет выполнять целый комплекс ремонтных работ своими руками.

Примером удачной конструкции, где сочетается неплохая надежность и возможность самостоятельного ремонта — это стеклоподъемники.

Виды

Стеклоподъемниками называют устройства, которые служат для осуществления перемещения стекла на окнах и удержания его в заданном положении. Сегодня ВАЗ 2110 доступен с достаточно разнообразными подъемниками стекол, которые отличаются не только производителем, но также назначением.

Если брать во внимание назначение, тогда устройства можно разделить на четыре типа:

Для передних дверей;
Для задних дверей;
Для левых дверей;
Для правых.

Примечательно, что конструкция у них может быть разной, но общих нюансов у них достаточно много.

Любой из перечисленных стеклоподъемников включает в себя несколько главных компонентов.

Компонент	Функции
Желоба	Они устанавливаются с внутренней стороны дверной рамы. Их функция — удержание полотна стекла в заданном положении
Рельсы	Крепятся внутри дверного корпуса в статичном положении. Играют роль направляющих для перемещения стекла вверх и вниз
Уплотнитель и демпфер	Изделия, выполненные из мягкой резины. Они обеспечивают ограничение движений стекла вниз и вверх

В конструкцию любого стеклоподъемника входят два главных узла — привод и механизм подъема.

Приводы

Как и во многих других автомобиля, в случае с ВАЗ 2110 есть два типа приводов.

Электрический. Достаточно сложный комплекс элементов, который состоит из барабана или шестеренки привода, а также электрического мотора со встроенным в него червячным редуктором. Такая конструкция позволяет поднимать и опускать стекло нажатием кнопки.
Механический. Максимально упрощенная конструкция, которая включает несколько деталей, шестерни и рукоятки. Чтобы поднять стекло в ВАЗ 2110 стеклоподъемником с механическим приводом, необходимо покрутить рукоятку по часовой стрелке. Приводной валик принимает на себя затрачиваемые физические усилия, потому осуществлять подъем не сложно.

Подъемные механизмы

Что касается подъемных механизмов, то их существует несколько. Для ВАЗ 2110 предусмотрено использование различных вариантов.

Тип механизма	Особенности
Реечный подъемный механизм	Ставился на ВАЗ 2107, затем перешел на ВАЗ 2110. Преимущества такого механизма в его простом ремонте и эксплуатации. Но конструкция не отличается повышенной надежности, для эффективной работы реечное устройство необходимо смазывать. Недостатки конструкции заставили разработчиков отказать от нее
Тросовый механизм	Более усовершенствованная система, которая исключает возможность возникновения перекосов стекла. Но надежность не самая высокая. Наиболее привлекательный вариант тросового механизма — это конструкции из оцинкованного металла. Их стоимость составляет 400 рублей. Также стоит обратить внимание на устройства Метпром. Их актуальная цена 300 рублей. Стандартные вазовские тросовые подъемники обойдутся в 250 рублей
Рычажный механизм подъема	Это наиболее совершенные варианты механизмов, доступные для ВАЗ 2110. Их работа основана на использовании шарниров. Конструкция обеспечивает бесшумную работу. Однако доступен механизм только на электрических стеклоподъемниках

Реечные и тросовые механизмы предлагаются в комплекте с электрическими и механическими приводами, в то время как рычажные доступны только с электромоторчиком.

Замена

Потребность в замене или ремонте стеклоподъемников может возникать по двум основным причинам. А именно:

Старые шестерни подъемного механизма истерлись, износились, из-за чего устройство перестает выполнять свои функции;
Произошел обрыв троса, что послужило причиной для отказа всей системы.

Чтобы решить возникшие проблемы, вам потребуется пройти три или четыре этапа:

Подготовительные мероприятия;
Демонтаж;
Установка;
Ремонт.

Если вы планируете просто заменить механизмы на новые, тогда этап ремонта можно пропустить.

Хотя для ВАЗ 2110 доступны версии с механическими и электрическими стеклоподъемниками, нюансы процедуры замены при этом будут идентичными. Потому представленная ниже инструкция актуальна для обоих случаев.

Подготовка

Для начала мы поговорим про подготовительные мероприятия, которые позволят вам добраться до искомого механизма. Сложного тут ничего нет, если следовать инструкциям.

Хотя конструктивно передние, задние, левые и правые стеклоподъемники отличаются, принцип работы с ними при ремонте или замене похож.

Для начала снимаем ручку подъемника стекла. Для этого извлекается стопор, который вы найдете под рычажной шайбой ручки. Отверткой защелка отодвигается в сторону, стопор извлекается из плицы. После этого легко снимается ручка. Иногда она может плотно сесть, так что возьмите вторую отвертку и подцепите устройство за основание.
Следующая на очереди демонтажа ручка подлокотника. Вам потребуется плоская отвертка, которая откручиваются заглушки, закрывающие пару крепежных винтов. Именно они удерживают ручку подлокотника. Вооружившись крестовой отверткой, винты выкручиваются, ручка снимается.
Теперь переходим к ручке наружного зеркала заднего вида, плюс демонтируется облицовка рукоятки.
На последнем этапе подготовительных мероприятий нужно снять дверную обшивку. Она удерживается на пластиковых пистонах. Если они повредились, всегда можно купить новые. Не забудьте также снять вещевой отсек.

Демонтаж

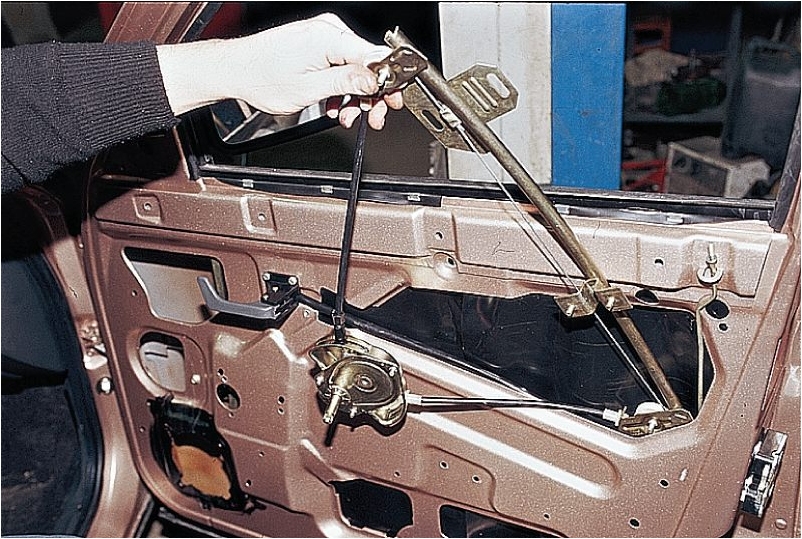

Подготовка закончена, потому можно начинать непосредственно демонтировать наши вышедшие из строя стеклоподъемники.

Опустите полностью стекло. Это позволит вам добраться к крепежам, которые соединяют стеклянное полотно с устройством стеклоподъемника. Удерживается устройство с помощью пары болтов. Для их откручивания вам потребуется ключ на 10 миллиметров;
Далее решайте сами, как вам удобнее поступить. Можно зафиксировать стекло с помощью скотча и продолжить ремонт. Либо вы можете полностью извлечь стекло. Второй вариант не самый удачный, поскольку потребует затратить больше сил и времени;
Со шлица снимите розетку;
С помощью головки на 8 миллиметров откручиваются крепежные гайки, что дает вам возможность достать поврежденный стеклоподъемник.

Установка

Устройство демонтировано, потому можно поговорить о нескольких наиболее важных нюансах обратной установки стеклоподъемников.

Замените поврежденный элемент на новый, после чего сборка выполняется строго в обратной последовательности.
Если вы на предыдущем этапе решили полностью извлечь стекло, а не зафиксировать его скотчем, тогда обязательно при установке отрегулируйте его положение. Делается это за счет смещения болтов в крепежных отверстиях.
В процессе демонтажных работ не редко ломаются или страдают держатели — пистоны. Потому перед началом ремонта советуем приобрести комплект новых держателей, чтобы посреди рабочего процесса не бежать в магазины.
При установке ручки вашего стеклоподъемника, убедитесь в его плотной посадке на свое законное место. Если плотно насадить ручку не удается, используйте несколько намоток из изоленты. Это должно помочь.

Ремонт

Выполнить ремонт стеклоподъемников можно не во всех случаях. Преимущественно эти устройства подъема стекла поддаются ремонту при явных механических изломах элементов.

Но все же несколько полезных советов относительно восстановления функциональности стеклоподъемника без его замены мы дать можем.

Если отказал в работе электромоторчик электрического стеклоподъемника, тогда виной тому вероятнее всего являются щетки или обмотка. Чтобы убедиться в этом и устранить поломку, необходимо снять моторчик, разобрать его и очистить наружные и внутренние поверхности.
Для очистки рекомендуется использовать ветошь, которая не оставляет ворса. Тряпочка вымачивается в бензине, спирте или специальном очищающем средстве. При покупке последнего вы сможете им долго пользоваться, эффективность выше по сравнению с бензином.
После зачистки и просушивания деталей, подвижные элементы рекомендуется обработать смазкой, чтобы механизмы функционировали дольше.
Если слетел трос с подъемного механизма, придется его демонтировать, снять электромоторчик или размотать трос в том случае, если он механический. Затем трос натягивается обратно на пазы и осуществляется обратная сборка узла.
В случае возникновения неисправностей в механизме, а электрической схеме устройства, необходимо изучить эту схему, определить направление проводов, а затем прозвонить их. Это наиболее эффективный способ проверки выхода из строя электрики.

Ремонт в большинстве случаев дает только временный результат, потому вскоре вам все равно придется выполнить полноценную замену. Это обусловлено наличием у каждой детали своего эксплуатационного срока, степени износа. При их достижении, стеклоподъемник перестает работать.

Замену или ремонт стеклоподъемников механического или электрического типа нельзя назвать сложными мероприятиями. С такими задачами вполне реально справиться своими руками.

Инструкция, как установить стеклоподъемники на ВАЗ 2110 своими руками

В автомобилях ВАЗ 2110 такое устройство, как стеклоподъемник, к сожалению, является одним из менее надежных. Как показывает практика, на автомобилях этой модели именно стеклоподъемники чаще всего выходят из строя. В этой статье мы расскажем об устройстве подъемника, как он работает, какие самые распространенные неисправности и как заменить элемент.

Устройство стеклоподъемника ВАЗ десятой модели

Конструкция стеклоподъемников на ВАЗ 2110 будет разной в зависимости от того, какое устройство — для передних или задних дверей.

Но несмотря на это, каждый из них имеет в своем устройстве определенные детали:

Желобки, которые расположены на внутренней плоскости дверной рамки. Эти компоненты предназначены для удержания непосредственно стекла в том или ином положении.
Так называемые рельсы. Данные компоненты монтируются в корпусе двери. Они используются в качестве направляющих компонентов для передвижения стекла.
Непосредственно уплотнительный элемент, выполненный из мягкой резины, которая позволяет ограничить движение стекла по направлениям вверх и вниз.
Поднимающее устройство.
Привод стеклоподъемника.

Что касается приводов, то их существует несколько типов:

Механический. Такая конструкция привода состоит из обычных деталей, нескольких шестерней, а также рукоятки. Чтобы обеспечить передвижение устройства в то или иное положение, необходимо провернуть ручку по или против часовой стрелки. Нагрузка передается на валик привода, в результате чего стекло можно опустить или поднять.
Электрический вариант, который имеет более сложный набор деталей. В него входят электрический двигатель (моторчик), барабан, а также блок редуктора. Кроме того, помимо двигателя и блока с редуктором, электростеклоподъемник также оснащается проводкой. Работает такое устройство после установки и подключения согласно схеме от кнопок управления.

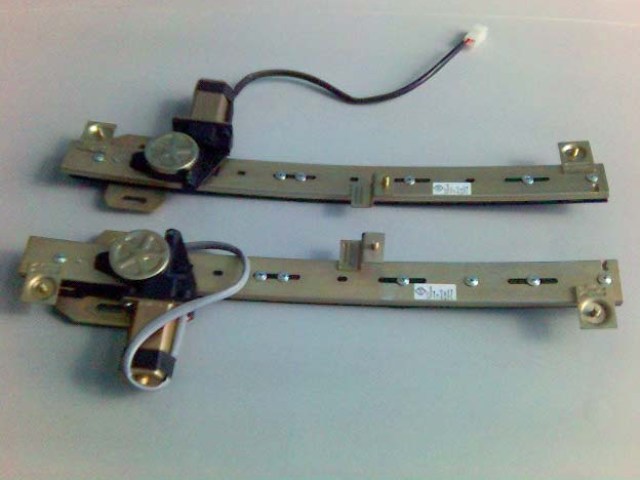

Электрический подъемник в разобранном виде

Стеклоподъемники также могут делиться по типу механизмов подъема, как правило, это реечный тип. Следует отметить, что реечный вариант полностью исключает вероятность перекоса стекла. Однако в ВАЗ 2110 используются и тросовые механизмы, которые не менее надежны. Основным преимуществом тросовых механизмов является полное отсутствие шума при их работе, но такой элемент не может работать без электрического моторчика.

По сравнению с реечными, тросовые механизмы работают менее шумно, однако реечные всегда функционируют на порядок быстрее. Автомобили ВАЗ 2110 оснащаются как электрическими, так и традиционными типами стеклоподъемников.

Извините, в настоящее время нет доступных опросов.

Руководство, как разобрать стеклоподъемник

Итак, если вы решили произвести замену в своем ВАЗ 2110 традиционного стеклоподъемника на электрический с моторчиком, блоком редуктора и кнопками управления, то для начала узнайте, как снять устройство. Только после того, как вы сможете снять, можно будет произвести замену или установку нового.

Также демонтаж стеклоподъемника может потребоваться в том случае, если он не работает и нужно сделать его ремонт:

В первую очередь необходимо демонтировать ручку, которая находится в салоне. Чтобы сделать это, извлеките стопор, находящийся под специальной шайбой на той самой ручке. Используя отвертку, вам необходимо отодвинуть в сторону защелку, извлекая стопор из плица. Таким образом, вы сможете снять саму ручку. В том случае, если она плотно установлена, возможно, стоит попытаться поддеть ее с помощью отвертки.
Далее, необходимо снять ручку подлокотника ВАЗ 2110. Теми же отвертками отсоедините заглушки, за которыми скрываются болты, фиксирующие саму ручку. Крестовой отверткой открутите их.
Для большего удобства можно демонтировать облицовку рукоятки бокового зеркала заднего вида.
После этого осторожно демонтируется сама обшивка двери.
По сути, это были подготовительные работы. Если вы производите ремонт или замену стеклоподъемников на электрические с моторчиком, блоком редуктором, а также кнопками управления на ВАЗ 2110, то вам нужно получить доступ к креплениям. Эти элементы фиксируют самой устройство со стеклом. Данный компонент крепится с помощью двух болтов, они выкручиваются гаечным ключом.

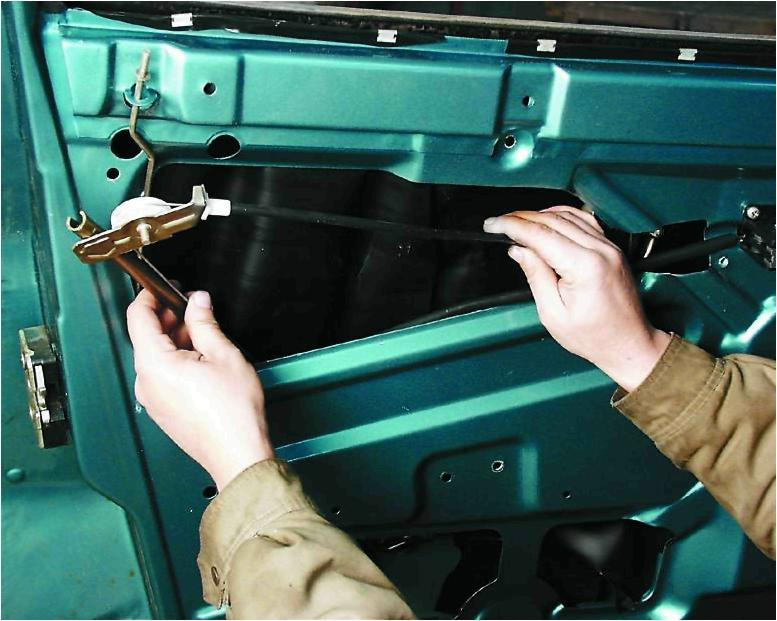

Далее, можно полностью демонтировать стекло или закрепить его в системе скотчем, после чего производить ремонт или установку элетростеклоподъемников с моторчиком, блоком редуктора и кнопками управления.
От шлица отсоединяется розетка, ключом выкручиваются гайки, после чего стеклоподъемник демонтируется (автор видео — В Деревне Life).

Как установить электростеклоподъемник?

Установка электрических стеклоподъемников с блоком редуктором, моторчиком и кнопками управления производится при необходимости замены или ремонта старого подъемника. Как сказано ранее, на автомобилях ВАЗ 2110 подъемники — это слабый элемент, который периодически нуждается в ремонте. Но ремонт не всегда помогает избавиться от проблем.

Если ремонт в вашем случае не помог, устройство не работает и вы решили произвести замену, то установка и подключение осуществляется следующим образом:

Отключается аккумулятор, из проводки для подключения, которая входит в комплект, необходимо собрать жгут, который будет подключаться к бортовой проводке ВАЗ 2110 по схеме.
Необходимо осуществить подключение колодки с проводами в разъем на монтажном блоке к обратной стороне БП в соответствии со схемой.
После этого производится монтаж самих устройств с блоком редуктором, моторчиком и кнопками управления в двери в соответствии со схемой. В первую очередь производится установка компонентов в двери. После монтажа шпилек фиксации в специальных отверстиях каркаса, следует максимально затянуть гайки.
Если ремонт не удался и вы приобрели подъемники для ВАЗ 2110 с блоком редуктора и кнопками управления, то в комплекте должна идти схема подключения. Соблюдение схемы очень важно, иначе вы можете столкнуться с неработоспособностью устройств. В соответствии со схемой осуществляется подключение колодки с проводами. После того, как вы по схеме подключили все провода, подключите АКБ и проверьте работоспособность подъемников.
Выведите кнопки управления.
Затем опустите механизм с блоком редуктора до того момента, пока не будут совмещены крепежные отверстия обоймы с отверстиями в фиксаторе. Всю обойму необходимо зафиксировать при помощи болтов.
С помощью кнопок управления проверьте, правильно ли работают подъемники с блоком редуктора. Если вы все сделали правильно в соответствии со схемой, то проблем у вас возникнуть не должно. Если что-то выполнено неверно, то придется сразу же производить ремонт и проверку схемы.
В том отверстии, в котором находилась рукоятка подъемника, необходимо поставить заглушку. Установка обивки двери производится в обратном порядке.

Запрос вернул пустой результат.

Когда начинаются шумы, лучше сделать ТО!

Видео «Монтаж реечных подъемников на ВАЗ 2110»

Подробная инструкция по установке элементов приведена на видео ниже (автор видео — Стеклоподъем).

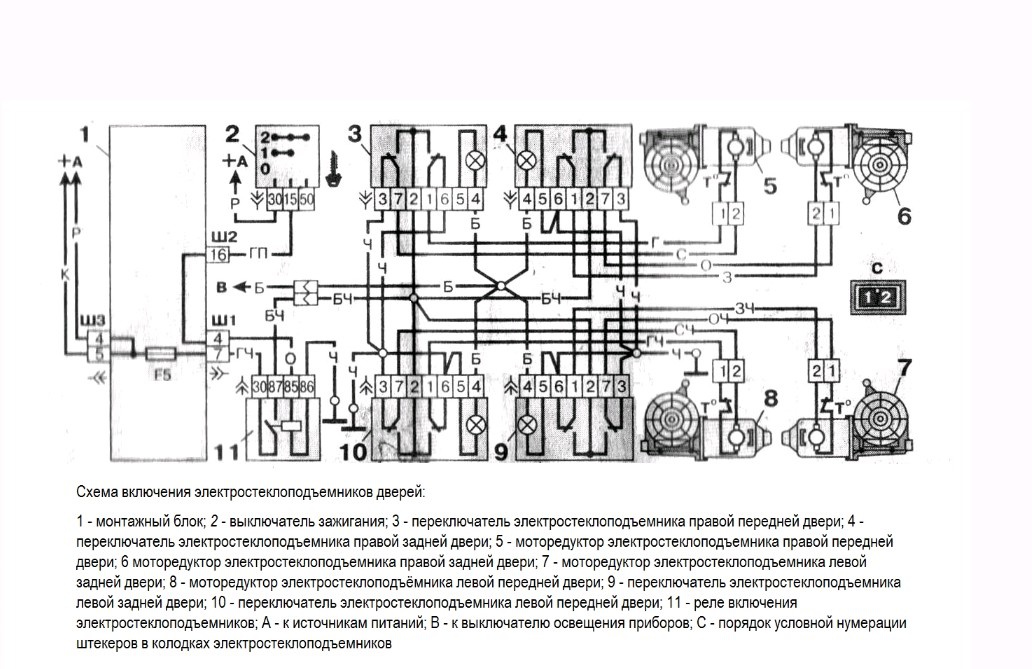

Схема проводки стеклоподъемников ВАЗ 2110: особенность монтажа

Электрические стеклоподъемники – это весьма удобные устройства, которые управляются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. К сожалению, подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ-2110. Поэтому в данной статье мы расскажем, как самостоятельно установить ее и обеспечить максимальный комфорт управления боковыми стеклами.

Выбираем стеклоподъемники

Если вы хотите установить на свой автомобиль электрические стеклоподъемники, потребуется сперва подобрать наиболее надежное устройство, которое будет служить долгие годы, не создавая никаких проблем.

На современном рынке вы сможете найти такие варианты:

традиционные тросиковые конструкции, которые относительно легко монтируются, но отличаются от остальных не слишком длительным сроком эксплуатации, быстро изнашиваются;
планочные устройства, не слишком удобные в использовании;
реечные стеклоподъемники, которые вполне заслуженно признаны самыми подходящими и надежными в эксплуатации.

Выбирая подходящие для своей машины устройства, обращайте внимание на такие факторы, как:

скорость подъема и опускания стекла, которая в большей степени зависит от установленного на авто моторедуктора;
возможность использования устройства в холодное время года;
уровень шума в процессе работы изделия.

Учитывая все эти факторы, вы сможете подобрать стеклоподъемники, которые будут не только безупречно работать, но и не станут создавать никаких проблем в конкретных условиях эксплуатации.

Как установить и подключить

Наиболее предпочтительными являются устройства реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
демонтируем обшивку двери;
тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Процесс монтажа электрических стеклоподъемников

Кроме того, необходимо установить сами электрические стеклоподъемники. Выполняется процедура в такой последовательности:

временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
монтируем устройства, которые будут работать от электрического привода;
подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
монтируем на место стекло и осуществляем обшивку двери.

Более подробно разобраться в процедуре монтажа вам поможет наша инструкция в картинках.

Особенности

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

Прошло не так много времени с момента, когда начали устанавливать электрические стеклоподъемники на ВАЗ 2110. Однако за этот непродолжительный период накопилось уже немало случаев поломки ЭСП и наработок по их ремонту.

Можно, разумеется, поменять отработавшее устройство на новое. Но можно пойти и иным путем, тем более что конструкция стеклоподъемника позволяет восстановить его работоспособность самостоятельно. Кстати, сделать это можно без особых сложностей. Главное, чтобы была точно соблюдена инструкция по монтажу/демонтажу и ремонту. Но прежде чем приступать к работе, рекомендуется разобраться с типами этих устройств.

Типы и основные причины их поломок

Сегодня эксплуатируются следующие виды стеклоподъемников на ВАЗ:

реечного типа (специалисты считают их самыми надежными из всех известных конструкций);
тросиковые;
планочные.

В зависимости от того, какая фирма произвела рассматриваемое изделие, оно может монтироваться в двери автомобиля штатно либо, если не подходит по габаритам или иным техническим характеристикам, может быть без лишних проблем переделано.

Поскольку на подъемник можно устанавливать как отечественный, так и импортный моторедуктор, описываемые устройства, в зависимости от того или иного типа и происхождения электродвигателя, могут различаться:

по скорости, с которой стекло поднимается или опускается;
по уровню шума, фиксируемого при работе стеклоподъемника;
по возможности его нормальной эксплуатации в условиях зимы.

Рассматриваемые детали могут выходить из строя по целому ряду причин, которые в сумме можно свести к двум основным группам: неисправности механического и электротехнического характера.

Перечень возможных причин выглядит так.

Вся конструкция не работает. Произошел обрыв троса или его закусывание. Неисправность подъемного механизма.
Вышел из строя электродвигатель из-за попадания в него влаги. Такая неисправность случается довольно часто, так как моторедуктор имеет негерметичный корпус, в который просачивается вода, из-за чего внутри устройства со временем образуется ржавчина. Распространяющаяся коррозия в результате разрушает весь механизм.
Вышло из строя реле стеклоподъемников. Работоспособность этого компонента можно определить, заменив для проверки проблемное реле гарантированно исправным.
Перегорание соответствующего предохранителя. Если после установки нового элемента устройство начинает работать, значит, причина в нем. Если же новый предохранитель снова перегорает, необходимо поискать место короткого замыкания.
Короткое замыкание в цепи. Его место определяется по тому, какой из предохранителей сгорает при включении. Причиной этой неисправности может быть как перегоревшая изоляция проводов, так и вышедший из строя моторедуктор или выключатель механизма.
Поломка выключателя. Определяется после замены проблемного новым, заведомо исправным выключателем.
Разрыв общей цепи. Это может произойти из-за механического обрыва электропровода, рассоединения колодки или плохого контакта в ней.

Порядок установки

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Для того чтобы быстро, качественно и без проблем смонтировать в двери новый электрический стеклоподъемник, необходимо прежде всего убедиться в том, что он находится в полностью сложенном положении. В противном случае выполнить всю операцию будет невозможно.

Однако, как уже было сказано в начале, в замене неработоспособного устройства на новое чаще всего нет особой необходимости. Если исполнитель сможет точно определить причину, из-за которой стеклоподъемник отказывается нормально функционировать, его можно достаточно легко отремонтировать.

Замена и снятие трапеции дворников ваз 2110

Кондиционер на ваз 2110 — как поставить, плюсы и минусы

На холостых не греет печка ваз 2110 — причины и ремонт

Как делается тонировка стекол на ваз 2110

Стеклоподъемник ваз 2110 электрический — как установить

Ремонт стеклоподъемников на ВАЗ 2110
