Схема подключения птф ваз 2114 — инструкция с фото

Установка и подключение противотуманок на ВАЗ 2114 своими руками

Одно из самых неприятных и опасных явлений природы для участников дорожного движения — это туман. В условиях плохой видимости возрастает вероятность столкновения транспортных средств. Оснащение автомобиля противотуманными фарами позволяет перемещаться при любых погодных условиях. Установить и подключить такие осветительные приборы на ВАЗ 2113, 2114, 2115 можно в автосервисе, но сделать это своими руками обойдётся гораздо дешевле.

Зачем нужны ПТФ на ВАЗ 2114

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости. Он направлен параллельно дорожному полотну. При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги. Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре. Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Способы установки ПТФ на ВАЗ 2114

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений.

Рассмотрим наиболее распространённые варианты установки:

1. Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.



2. Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).



3. Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.



Схема расположения ПТФ на автомобиле

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света. На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Можно ли устанавливать ксенон в ПТФ

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся. Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются. Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

Установка и подключению передних и задних ПТФ на ВАЗ 2114

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Инструменты для установки

Вам понадобится:

• напильник;
• дрель и свёрла;
• электрический лобзик;
• рулетка;
• маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2114 включает такие элементы:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• стяжки и клипсы для фиксации проводов;
• схема подключения ПТФ ВАЗ 2114.

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.



2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).



5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.



6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.



7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.



8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Противотуманки на ВАЗ 2114: установка своими руками

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Стандартный комплект ПТФ включает несколько элементов:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

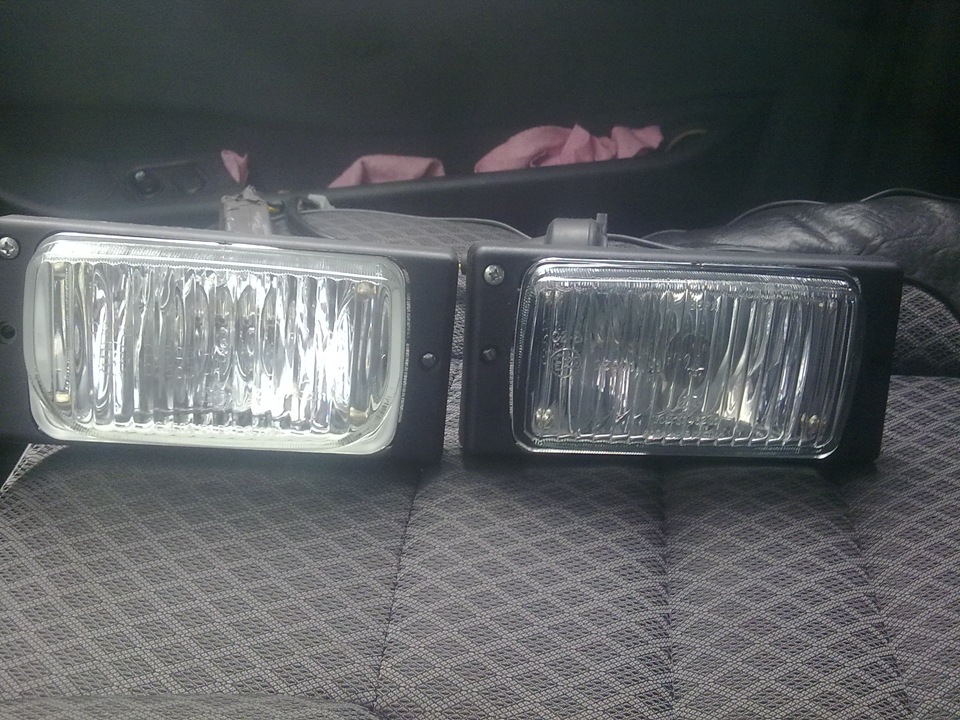

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов.

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

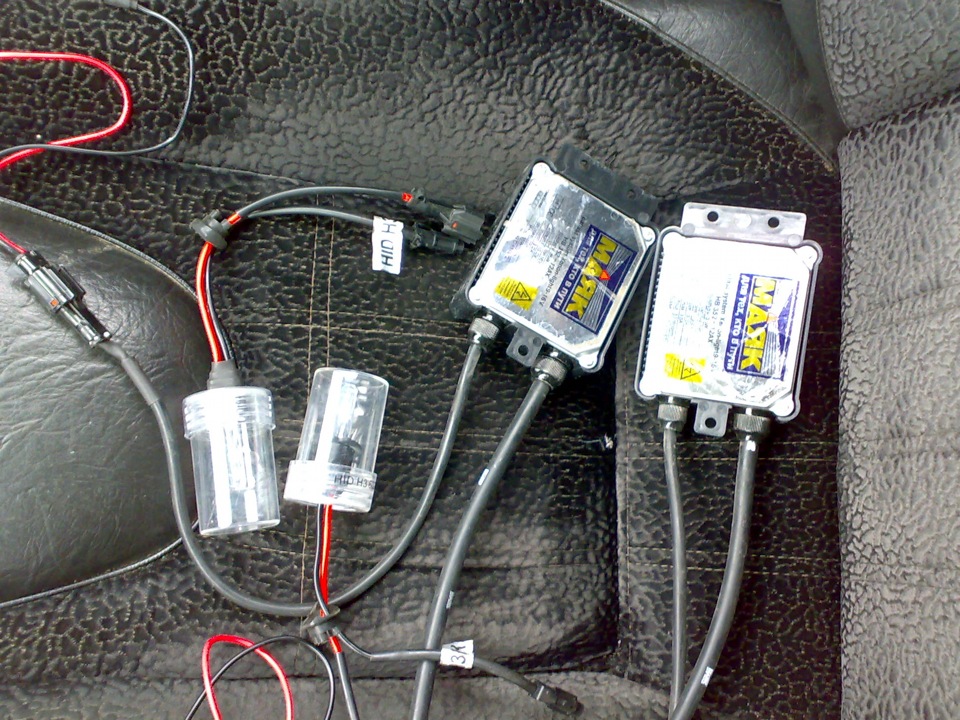

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

• Установка фар;
• Подключение к сети;
• Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

• Напильник;
• Дрель и сверла;
• Электрический лобзик;
• Рулетка;
• Маркер.

Теперь непосредственно о работе.

1. Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
2. Удалите всю грязь с бампера.
3. Выполните разметку под установку будущей противотуманной оптики.
4. Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
5. По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
6. Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
7. Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
8. С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
9. Напильником обработайте места среза.
10. Внешнюю часть очков в итоге должна плотно войти в отверстие.
11. В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
12. Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

• Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
• Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
• Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
• Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
• Теперь колодку подключите к монтажному блоку, а блок верните на место;
• Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

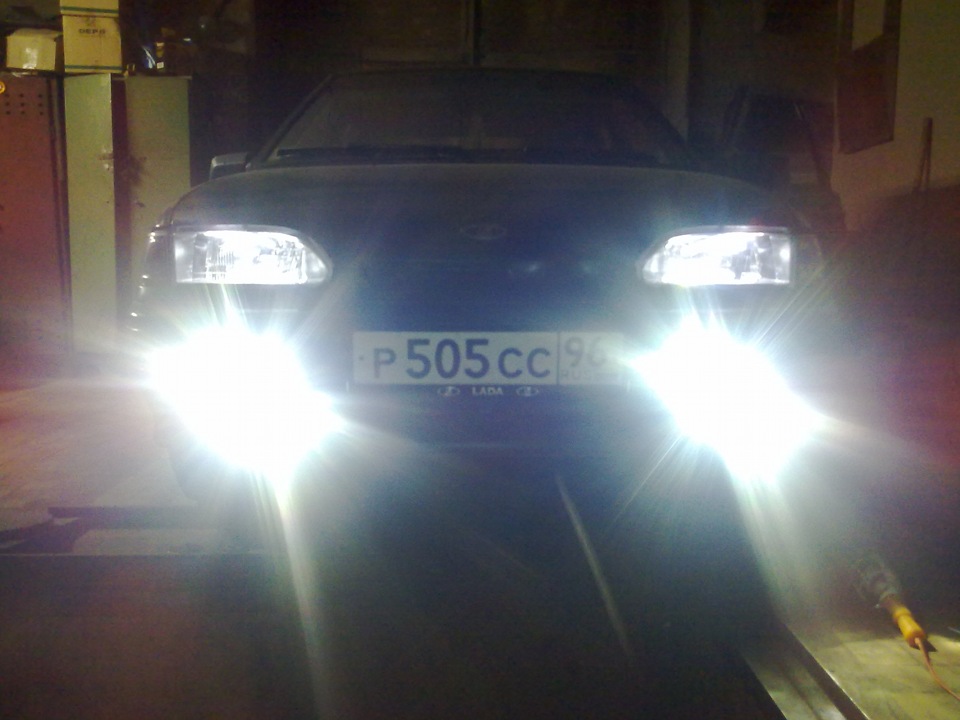

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

На автомобили ВАЗ 2114, 2113, 2115 в комплектации «люкс» устанавливаются передние противотуманные фары (ПТФ).

Они расположены в переднем бампере. На автомобилях 2114, 2115, 2113 в других более бедных комплектациях существует возможность подключить противотуманные фары самостоятельно следуя приведенной далее схеме.

Схема подключения противотуманных фар (ПТФ) на ВАЗ 2114 (2113, 2115)

Описание схемы

• На автомобилях ВАЗ 2114, 2114, 2115, оборудованных передними противотуманными фарами напряжение подается в электрическую цепь подключения противотуманных фар (ПТФ) с вывода «В+» генератора.
• «Масса» ПТФ — черный провод с самих фар, который крепится на кузов рядом с ними.
• Включить их можно нажав на клавишу выключателя ПТФ при включенном наружном освещении.
• Для снижения нагрузки на контакты соединений в электрической цепи имеется реле 113.3747-10. которое установлено в моторном отсеке на левом брызговике.
• Помимо этого в монтажном блоке установлены предохранители F8 (7,5 А), F9 (7,5 А), F10 (7,5 А) которые защищают цепь ПТФ.

Примечания и дополнения

Штатно на автомобиле ВАЗ 2114 установлен противотуманный свет в задних фонарях. Это лампы на 21 Вт и отдельные секции красного цвета.
