Не работает прикуриватель ВАЗ 2110, что делать?
Во всех авто (ВАЗ 2110 не является исключением) имеется автомобильный прикуриватель. Довольно часто он выходит из строя.

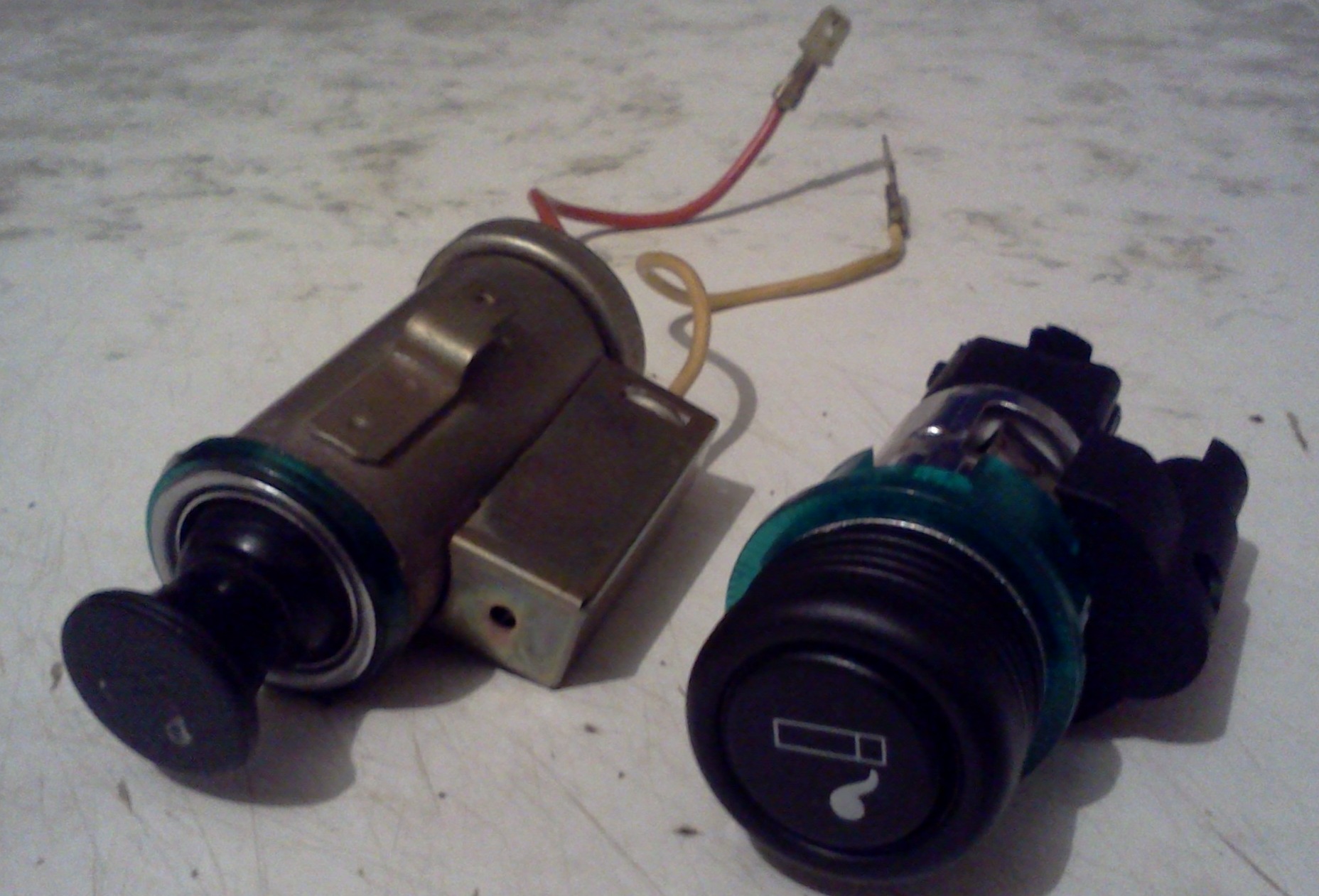

Составные части прикуривателя
Устройство
Автомобильный прикуриватель соединяется с аккумуляторной батареей через монтажный блок. Когда прикуриватель начинает работу, сквозь него проходит ток большой силы. Если прикуриватель в автомобиле ВАЗ 2110 не работает, то возможно проблема заключена в электрическом предохранителе.
В инструкции к автомобилю имеется монтажная схема, где под маркировкой F18 указан нужный предохранитель. Стоит он в монтажном блоке, на передней панели, слева от руля. Маркировка такая же, как на схеме, то есть F18. Допустимая сила тока, проходящего через предохранитель, не должна быть выше 25 ампер.
Предохранители в монтажном блоке. F18 — прикуриватель
Поиск неисправности
Если не работает прикуриватель ВАЗ 2110, вы можете сдать ваше транспортное средство в ремонт. Но исправить поломку самостоятельно гораздо дешевле. Перед исправлением поломок, необходимо учитывать, что может потребоваться замена детали.
Проверить жизнеспособность предохранителя можно легко, с помощью вентилятора системы отопления, поскольку он вместе с прикуривателем присоединен к одному предохранителю.
Если вентилятор не работает, то проблема в перегоревшем предохранителе и его надо поменять.
Замена происходит в таком порядке:
- Сначала произведем демонтаж крышки монтажного блока. Сделать это довольно просто, достаточно нажать на защелку;
- Пинцетом производится замена предохранителя.
При проведении такой проверки помните о технике безопасности, наденьте резиновые перчатки. Возможно, при проверке вам будут необходимы различные инструменты, такие как пинцет, изоляция, нож. Об этом позаботьтесь перед началом самого ремонта.
Лампа подсветки
Кроме того, может выйти из строя лампа подсветки прикуривателя. Замену лампы подсветки проводим в такой последовательности:
- Отсоедините провод от клеммы аккумулятора;
- Затем следует снять облицовку;
- Сжимайте экран лампы, что бы его лапки вышли из прорезей;
Сжимаем экран лампы, чтобы лапки вышли из световода
- Затем потребуется слегка его разжать, снять ее с патроном;
Разжимая экран, вынимаем патрон с лампой
- Поверните лампочку на 90 градусов, выньте ее из патрона;
Надавливаем на лампу, поворачиваем ее на 90 градусов и вынимаем ее из патрона
- Теперь нужно поменять лампочку, поставить все на место в порядке обратном разборке.
Вставляем лампу в обратном порядке. При установке патрона с лампой в экран кольцевой выступ на патроне должен войти в прорези экрана
Выполняя ремонт для подсветки используйте лампочку А 12-4.
Замена прикуривателя
Замена производится по следующему алгоритму:
- Отсоединить провод от клеммы аккумулятора;
- Затем следует снять облицовку;
- Достать патрон;
Достаем патрон
- Через проем в облицовке провести колодки со всеми проводами;

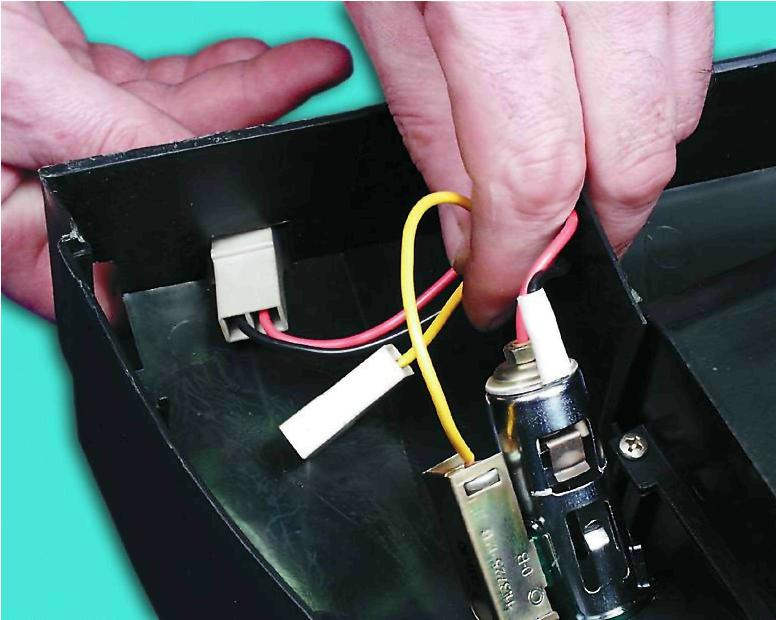

Продеваем колодки с проводами сквозь облицовку пола
- Сжать экран так, что бы его лапки вылезли из отверстий в световоде и отсоединяем;
Сжимаем экран лампы, чтобы лапки вышли из световода
- Нажать на защелку гнезда, чтобы вывести ее из сцепления со световодом;
Жмем отверткой на защелку гнезда прикуривателя
Защелка гнезда прикуривателя
- После этого вытолкнуть из самой облицовки туннеля пола гнездо и снять его;
Толкаем гнездо из облицовки
- В конце достать это гнездо, проведя сквозь проем с колодкой с проводами;

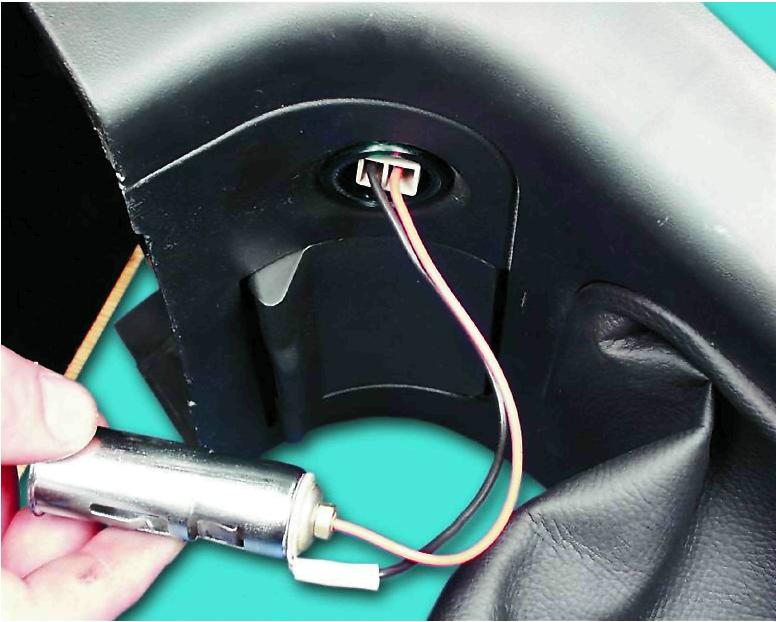

Вынимаем гнездо и продеваем колодки с проводами
- Спираль фактически греется 20 секунд. Нагревшись и щелкнув, патрон обязан вернуться на место. И если это происходит в другое время, а не через двадцать секунд, прикуриватель необходимо подрегулировать, сильнее разогнув или подогнув контакты;
Регулируем контакты, если прикуриватель не возвращается в исходное положение за положенное время
- Далее необходимо вытащить световод из облицовки;
Сжимаем защелки и вынимаем световод из облицовки
- По окончанию работы все процедуры выполняйте в порядке, обратном разборке.
При обратной установке, выступ световода должен войти в прорезь облицовки
Ремонт прикуривателя не займет у вас много времени.
Дополнительный прикуриватель
Иногда автомобилист хочет подключить сразу несколько устройств, которые питаются от прикуривателя. Самый простой способ решить эту проблему – использовать тройник. Расположение прикуривателя в ВАЗ 2110 очень неудобно для этого, поэтому лучше установить второй.
Современные устройства рассчитаны на короткое гнездо, так называемый евро стандарт, что не свойственно для этой модели. Поэтому над выбором думайте особенно тщательно.
Подключить второй евро прикуриватель можно параллельно штатному или протянуть отдельный провод от АКБ, используя 15А предохранитель. При наличии в авто двух прикуривателей, их замена происходит по такому же алгоритму.
Не работает прикуриватель ВАЗ 2110 — решаем вопрос
Подключались какие-то сильные потребители..? Часто перестает работать если вдруг автонасос подключал через прикуриватель, а не напрямую с АКБ!
Причины могут быть такими:
- сгорел один из двух предохранителей;
- замыкание в проводах или пропала масса;
- замыкание в розетке прикуривателя;
- отказ реле К6;
- проблема в монтажном блоке.
Для начала проверьте целостность предохранителей. Если не знаешь какой предохранитель на прикуриватель у ВАЗ 2110 идет. То на фото отмечены нужные предохранители.
Смотри F6 (15А) и загляни в бардачок. Когда подсветка отсутствует или работы прикуривателя и магнитолы бывает только после включения зажигания, то еще осмотри и F18 (25A) в монтажном блоке в салоне автомобиля напротив себя (под левой ногой водительского места).
Так как согласно схеме (фото ниже) №6 отвечает как раз за гнездо прикуривателя, а №18 защищает цепь блока управления отоплением и вентиляцией, а также лампу освещения бардачка, которая по схеме подключена через прикуриватель.
Вдруг F6 сгоревший, а при замене опять горит, то проблема внутри розетки прикуривателя. Прозвоните его на предмет короткого замыкания. Если он в КЗ — нужно только менять его на новый (2123-3725010) и больше не совать мощные потребители!
Подробнее об их проверке и проблеме когда на ВАЗ 2110-12 не работает прикуриватель смотри видеоролик:
Проверьте если ли плюс и минус на проводах приходящих на прикуриватель. Плюсовой красный провод с синей полосой, минусовой черный. Если нет минуса, то прозвоните черный провод до монтажного блока. Возможен обрыв или проблема в самом монтажном блоке (окислилась дорожка или треснул контакт).
Обратите внимание, к прикуривателю приходит еще и белый провод. Он идет на подсветку гнезда. Как правило, там ничего не ломается, но если у вас на этом проводе нет плюса, то проверить его можно по такому же принципу как описано ниже с красным проводом.
Если не приходит плюс на прикуриватель (красный провод с синей полосой), то сначало проверьте в монтажном блоке реле К6. Оно замыкает контакт и через него идет питание на прикуриватель после включения зажигания. Для проверки измерьте с помощью мультиметра сопротивление катушки реле. Оно должно быть в пределах от десяти до нескольких сотен Ом. Также можно подать питание на катушку и если реле щелкает, значит оно рабочее.
Далее прозвоните красный провод с синей полосой от прикуривателя до монтажного блока (возможен обрыв). Ниже на фото отмечено место, где провод приходит к монтажному блоку.
Если провод целый, то проблема в монтажном блоке. Не редкость когда перегорает дорожка. В такое случае лучше заменить монтажный блок в сборе.
Замена прикуривателя
Не работал прикуриватель. Спрашивал, что может быть, а мне в ответ: «Зачем тебе прикуриватель, если ты не куришь». Ну и я ответил, что для электронасоса и видеорегистратора.
В общем, действия мои в поиске проблемы следующие:
1. Поискал информацию, какие предохранители отвечают за прикуриватель. В интернете на одних сайтах пишут, что только F18, на других и в книжке F6;
2. Открываю блок предохранителей, отсутствует F6. (Нашёл в дверном кармане этот предохранитель, но он был перегоревшим уже);
3. Купил набор предохранителей (40 руб. 10 шт. разные, среди них 2 15А — F6);
4. Проверил предохранитель, естественно целый и спираль между ножками тоже;
5. Засовываю его в F6, заискрилось там, предохранитель «накрылся», спираль оборвалась;
Отец помог выявить неполадку. Сказал, что где-то коротыш. Предохранитель не выкинули, а сделали нехитрое устройство. Припаял к ножкам предохранителя лампочку. При подключении её в F6, если горит, то коротыш. Да, она загорелась. Идём дальше:
6. Разобрал правый и левый тоннель (еще при установке колонок), но там не подлезть было. Поэтому снял центральный тоннель (заодно чехол КПП поменяю на новый);
7. Отключаем прикуриватель, лампа не горит;
8. Проверили мультиметром, бесконечность на прозвонке не выдаёт. Причина 100% в нём. А лампа прикуривателя исправна;
9. Купил прикуриватель в сборе за 300 рублей.
10. Прозвонил его, 1 показывает, т.е. бесконечность, это очень хорошо;
11. Лампу снова в блок предохранителей в место F6 поставил, лампа не горит, ещё раз старый прикуриватель, горит. Значит новый рабочий 100%;
12. Ставлю предохранитель на 15A в F6, нажимаю патрон, через 5 секунд патрон «выскочил», прикуриватель горячий.
Останется, только собрать центральный тоннель, но это после генеральной уборки.
Замена прикуривателя и его предохранителя на ВАЗ 2110
Пожалуй, сложно найти автомобиль, на котором бы не было прикуривателя. До появления множественных гаджетов и устройств, которые можно подключать через данный девайс, он использовался по своему прямому назначению. То есть позволял курящим людям прикурить от раскаленного металлического элемента.
Как он работает?
Прикуриватель подключается к аккумуляторной батарее по средствам монтажного блока. Когда прикурку включают в работу, через него идет сильный ток.
Собственно, этот ток разогревает элемент, либо позволяет подключить энергозависимое устройство. Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.
Но чаще всего прикурку применяют для подключения переносного электрического насоса. Он позволяет без физических усилий подкачать колеса в дороге, когда рядом обычной бытовой розетки нет.
По мере эксплуатации и подключения всевозможных гаджетов, в итоге прикуриватель может перестать работать. Причиной тому часто служит вышедший из строя предохранитель.
В руководстве по эксплуатации к ВАЗ 2110 прилагается монтажная схема. На ней этот самый предохранитель обозначается маркировкой F18. Найдете вы его в монтажном блоке слева от руля на передней панели. Учтите, через этот предохранитель не должен проходить ток силой более 25 Ампер.
Поиск поломок
Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?
Порой лучше все сделать самостоятельно.
| Причина поломки | Ваши действия |
| Сгорел предохранитель прикуривателя | Элемент необходимо заменить |
| Вышла из строя лампа подсветки | Устройство нуждается в замене |
| Повреждена проводка | Проводится проверка, меняются перегоревшие, оборвавшиеся или окислившиеся провода |
| Не работает сам прикуриватель | Ремонту девайс не подлежит, потому придется менять. |
Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.
Замена предохранителя
Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.
Замена элемента выполняется следующим образом:
- Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
- С помощью пинцета извлеките перегоревший предохранитель;
- Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.
Проводка
При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.
Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.
Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.
- Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
- Снимите облицовку.
- Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
- Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
- Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
- Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
- Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.
Замена прикурки
Если все предыдущие меры по устранению неисправностей не дали положительного результата, не остается ничего другого, кроме как полностью снять и заменить старый прикуриватель на новый.
Здесь точно советуем посмотреть видео урок, чтобы разобраться во всех деталях операции. Сам же процесс замены выглядит следующим образом:
- Отключите минусовую клемму от аккумуляторной батареи.
- Снимите облицовку.
- Извлеките патрон.
- В облицовке образуется проем, через который выводится колодка с проводами.
- Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
- Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
- Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
- Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
- В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
- Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
- Теперь можно извлекать из облицовки световод.
- Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.
Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.
Дополнительная прикурка
Многие современные автомобилисты стремятся усовершенствовать собственную машину, сделать ее функциональнее, мультизадачнее.
Для этого требуется подключение дополнительного энергозависимого оборудования. Оно питание именно от прикурки, потому многие решаются на доработку данного узла.
Часто можно встретить рекомендации, согласно которым для повышения функциональности, к прикуривателю подключают тройник. Но расположение прикурки на ВАЗ 2110 достаточно неудобное, потому данное решение оптимальным не назовешь.
Гораздо лучше подключить второе устройство. Здесь можно действовать двумя путями:
- Подключить евро прикурку параллельно заводскому;
- Выполнять подключение непосредственно от аккумуляторной батареи с помощью отдельного провода и предохранителя на 15 Ампер.
Выбор за вами. Отметим только, что даже при наличии у вас двух устройств, замена все равно выполняется согласно приведенному выше алгоритму.
